Generator częstotliwości GPSDO v2.1 -  z wyprowadzonym sygnałem 1PPS -MINI

Generator częstotliwości oparty o moduł z Si5351. GPSDO (disciplined oscillator)  czyli generator częstotliwości nad którego stabilnością czuwa mikrokontroler synchronizowany z GPS a dokładniej z odbieranym z niego sygnałem 1pps.

Dzięki zastosowaniu modułu generatora z SI5351, zmianie oprogramowania oraz zaprojektowaniu PCB zyskujemy stabilny generator częstotliwości w nieco szerszym zakresie pracy niż dotychczas spotykane GPSDO stosowane jako wzorce do przyrządów pomiarowych 10MHz czy 5MHz.

Zmiany względem poprzedniej wersji to możliwość zaprogramowania wyjścia CLK2 oraz dodatkowa część układu wyprowadzająca sygnał 1PPS

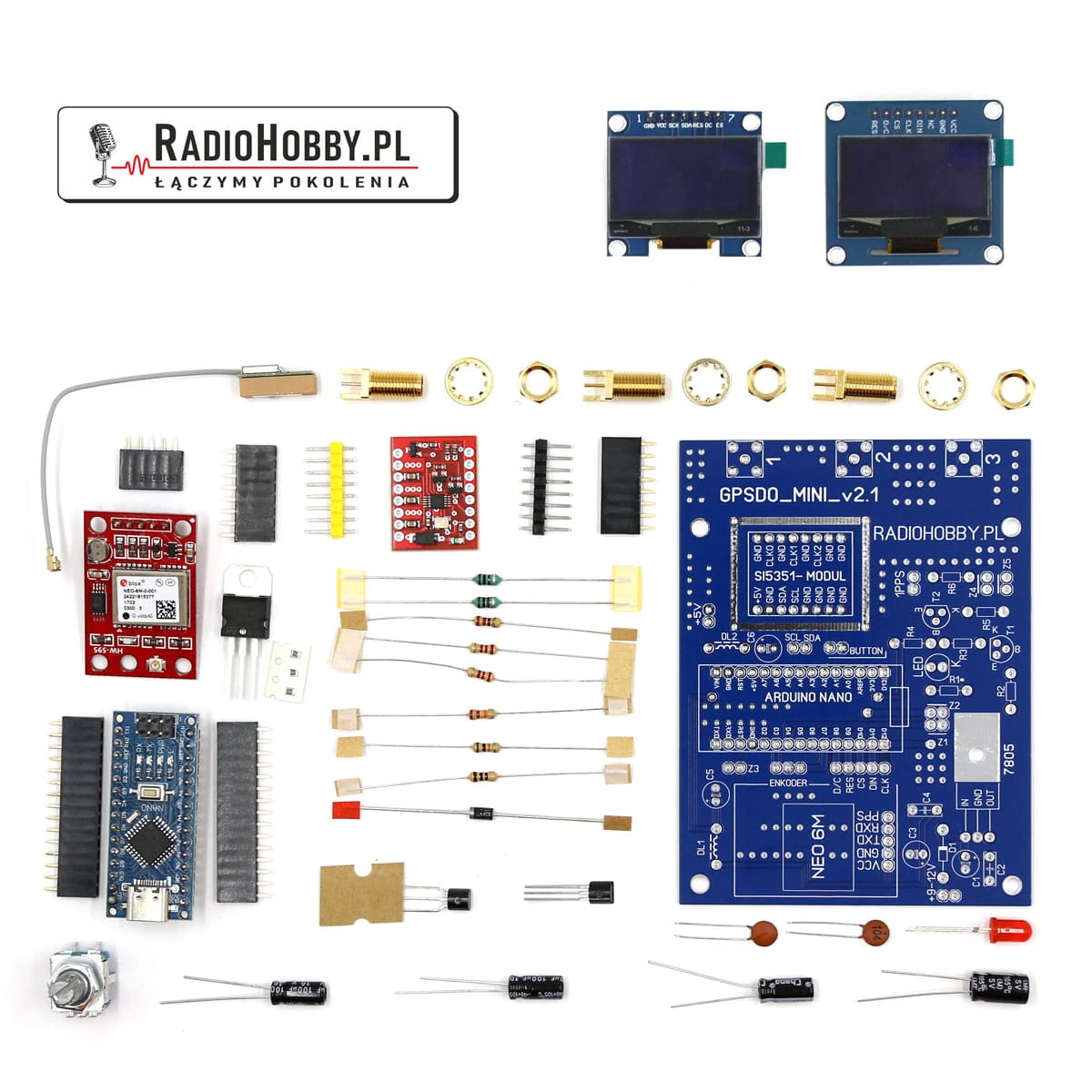

Zestaw zawiera:

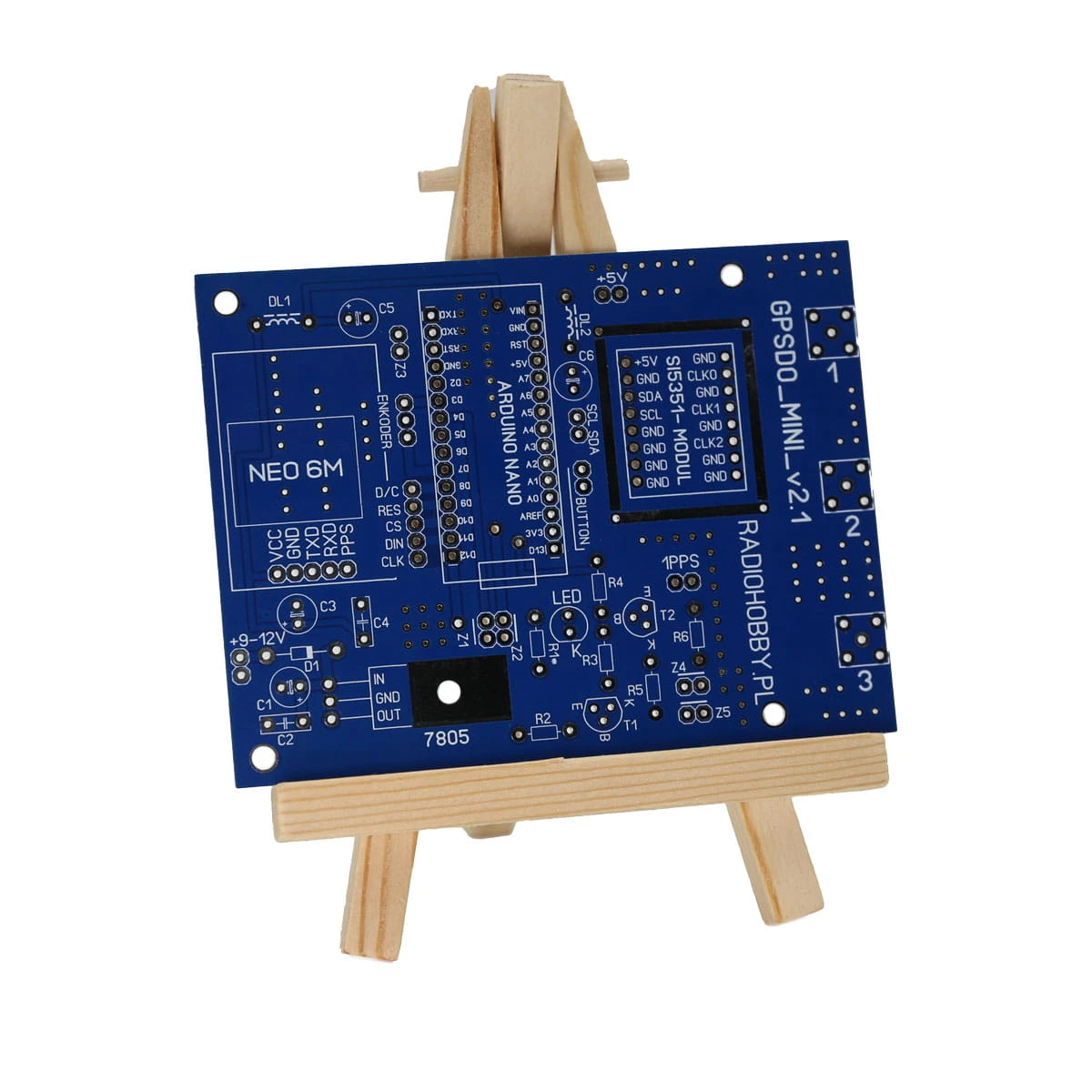

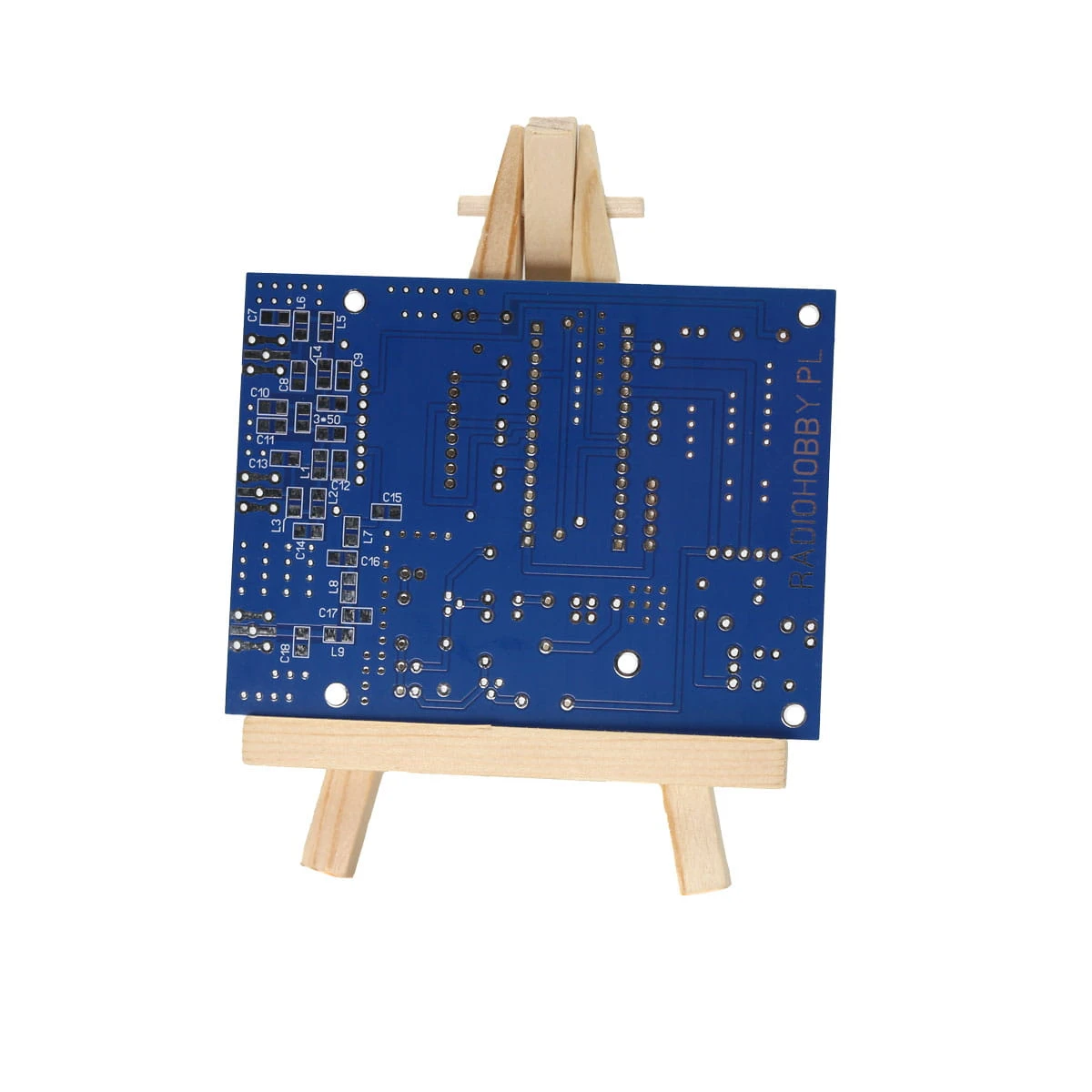

• PCB do GPSDO - GPS Disciplined Oscilator.
• moduł z Si5351

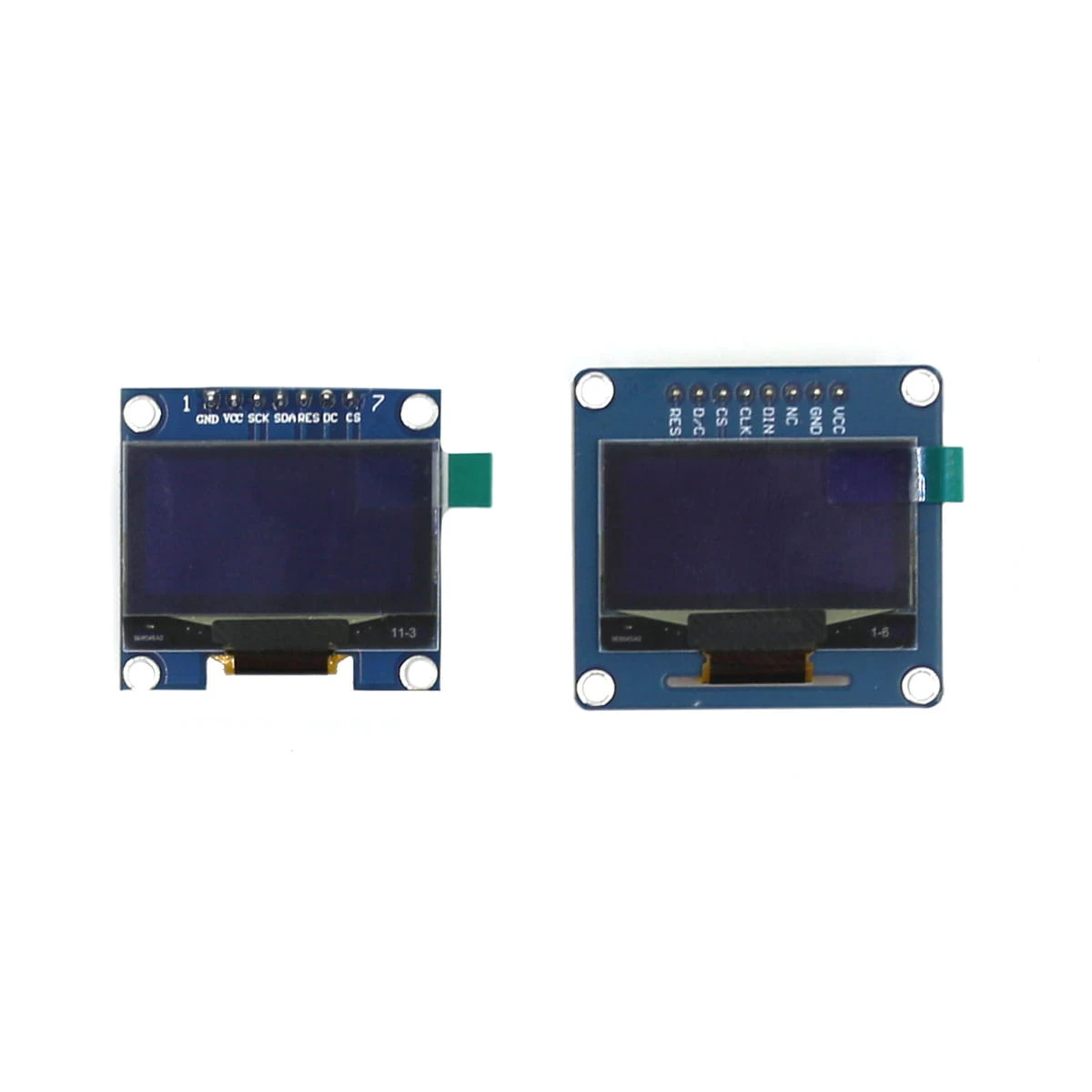

• wyświetlacz OLED 1.3 ( w zależności od dostępności jeden z pokazanych na zdjęciu)
• moduł GPS
• moduł NANO ( klon kompatybilny z Arduino)
• zestaw części elektronicznych*

* zestaw części elektronicznych nie zawiera komponentów potrzebnych do wykonania filtrów dolnoprzepustowych które powinny być dobierane do indywidualnych potrzeb. W przypadku rezygnacji z filtrów w miejsce cewek L1 do L6 wlutować zwory 0R.

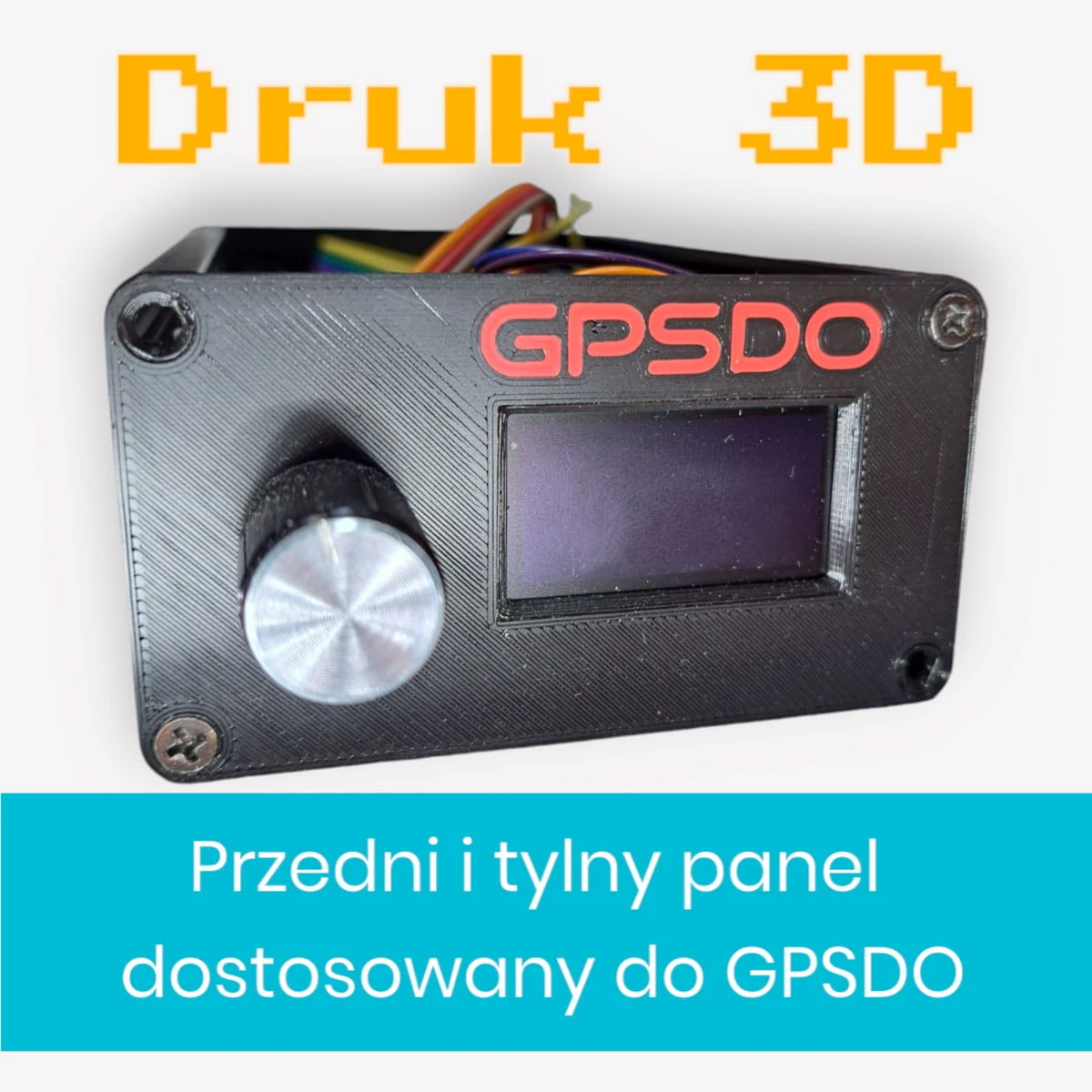

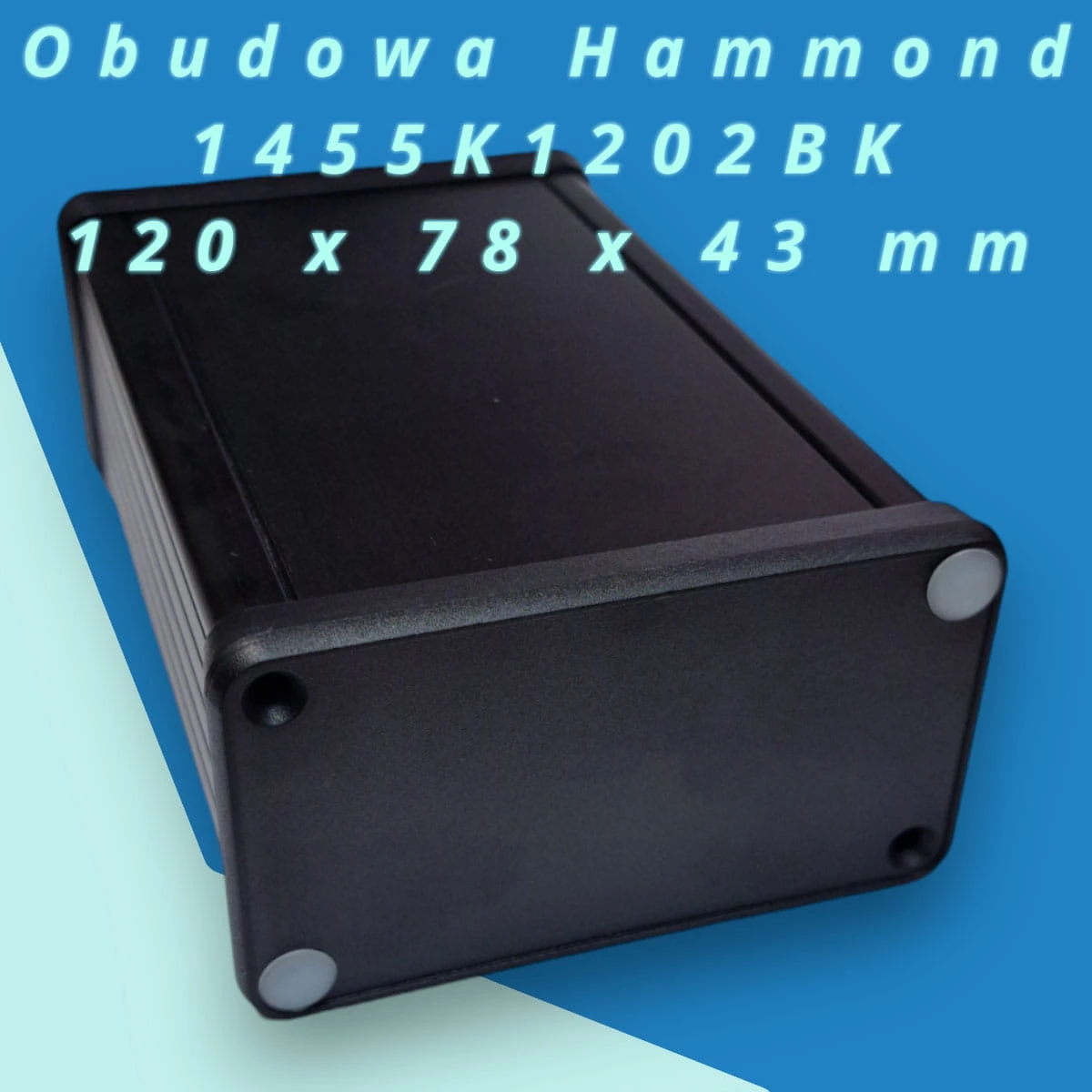

Zestaw nie zawiera obudowy zdjęcie dołączone do prezentacji ma charakter poglądowy wskazujący przykładową możliwość zabudowy GPSDO

Link do szkicu z oprogramowaniem jest dostępny do pobrania z naszej strony internetowej https://radiohobby.pl/projekty/gpsdo-v2-1/

Opisów i rozwiązań GPSDO w internecie jest dużo.

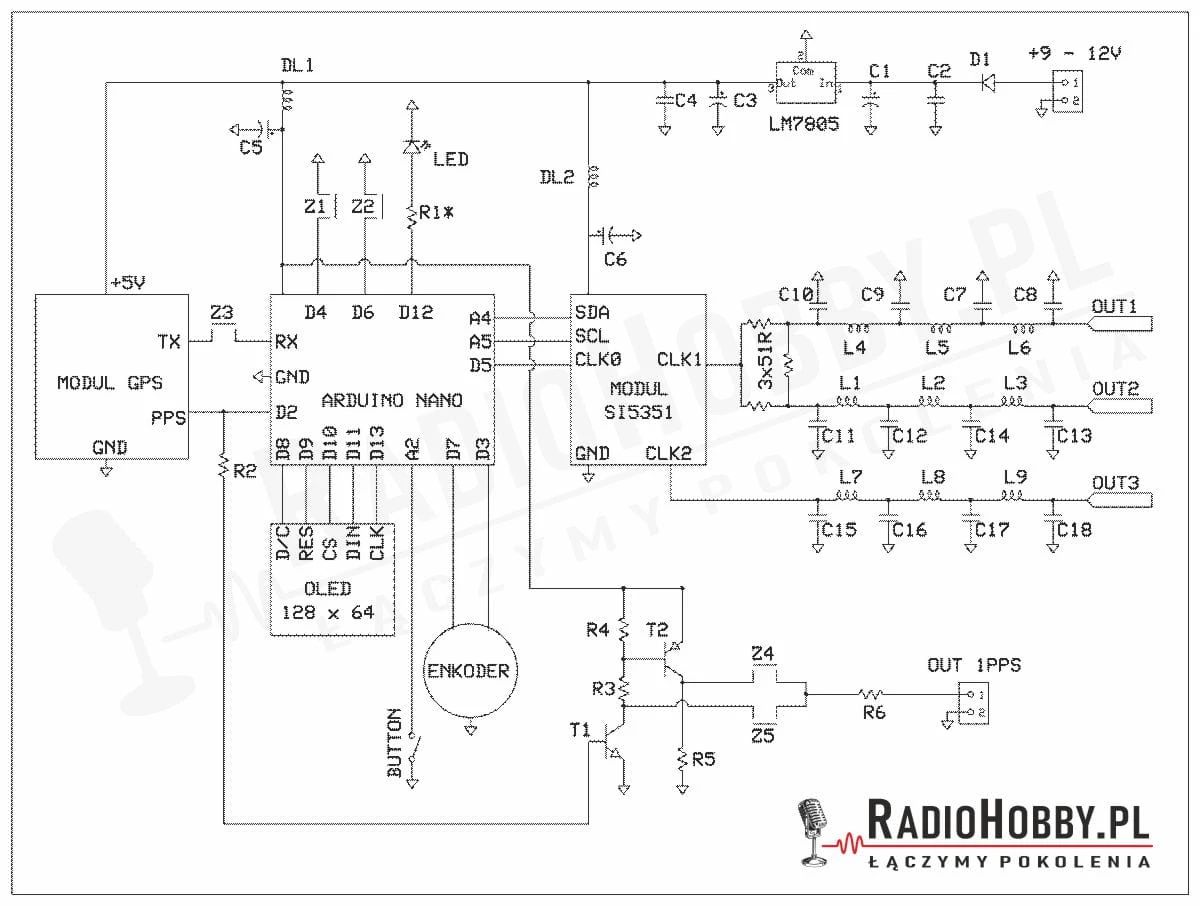

W projekcie został użyty nasz "czerwony" moduł z SI5351 sterowany z Arduino UNO a do dokładnej synchronizacji (korekty) częstotliwości został użyty moduł GPS a właściwie jego sygnał 1 PPS

Płytka została zaprojektowana tak by można dostosować ją do swoich potrzeb. W ten sposób na tej samej płytce możemy polutować jedną tą najbardziej nam odpowiadającą wersję.

Konfiguracja podstawowa (zestaw MINI)– dla tych co nie potrzebują ciągłych zmian częstotliwości a jedynie opierają się na kilku stałych wartościach opcja bez wyświetlacza oraz enkodera będzie najlepsza i jednocześnie najbardziej ekonomiczna. Wybrane częstotliwości wpisujemy w odpowiednim miejscu w szkicu. Wgrywamy tak przygotowany program do Arduino i przy pomocy zworek Z1 i Z2 wybieramy zaprogramowane wartości częstotliwości.

Wstępnie moduł "startuje" z częstotliwością 10 MHZ a w szkicu możemy wpisać dodatkowe wartości dla kombinacji zworek. W ten sposób otrzymujemy niejako cztery kombinacje

1) bez założonych zworek 10MHz

2) Z1 - częstotliwość deklarowana w szkicu

3) Z2 - częstotliwość deklarowana w szkicu

4) Z1+Z2 - częstotliwość deklarowana w szkicu

Konfiguracja komfortowa (zestaw MAX) – tutaj do dyspozycji mamy już wyświetlacz OLED oraz enkoder. Przy pomocy enkodera będziemy mogli w prosty sposób zmieniać generowaną częstotliwość czy zaprogramować 5 banków pamięci. Wyświetlacz dostarczy nam informacji o ilości odbieranych aktualnie satelitów, generowanej częstotliwości czy będziemy mogli sprawdzić np ostatnią wartość odchyłki od zadanej częstotliwości. W tej wersji wybieranie częstotliwości przy pomocy Z1 i Z2 również jest aktywne i a wybrana częstotliwość zostanie zmieniona po użyciu enkodera.

Więcej na temat projektu na naszej stronie https://radiohobby.pl/projekty/gpsdo-v2-1/
