Dolnoprzepustowy filtr audio na układzie MAX 7400
Dostępność:
na wyczerpaniu
Wysyłka w:
48 godzin
Producent:
Kod produktu:
Filtr MAX7400
Opis
Dolnoprzepustowy filtr audio na układzie MAX 7400

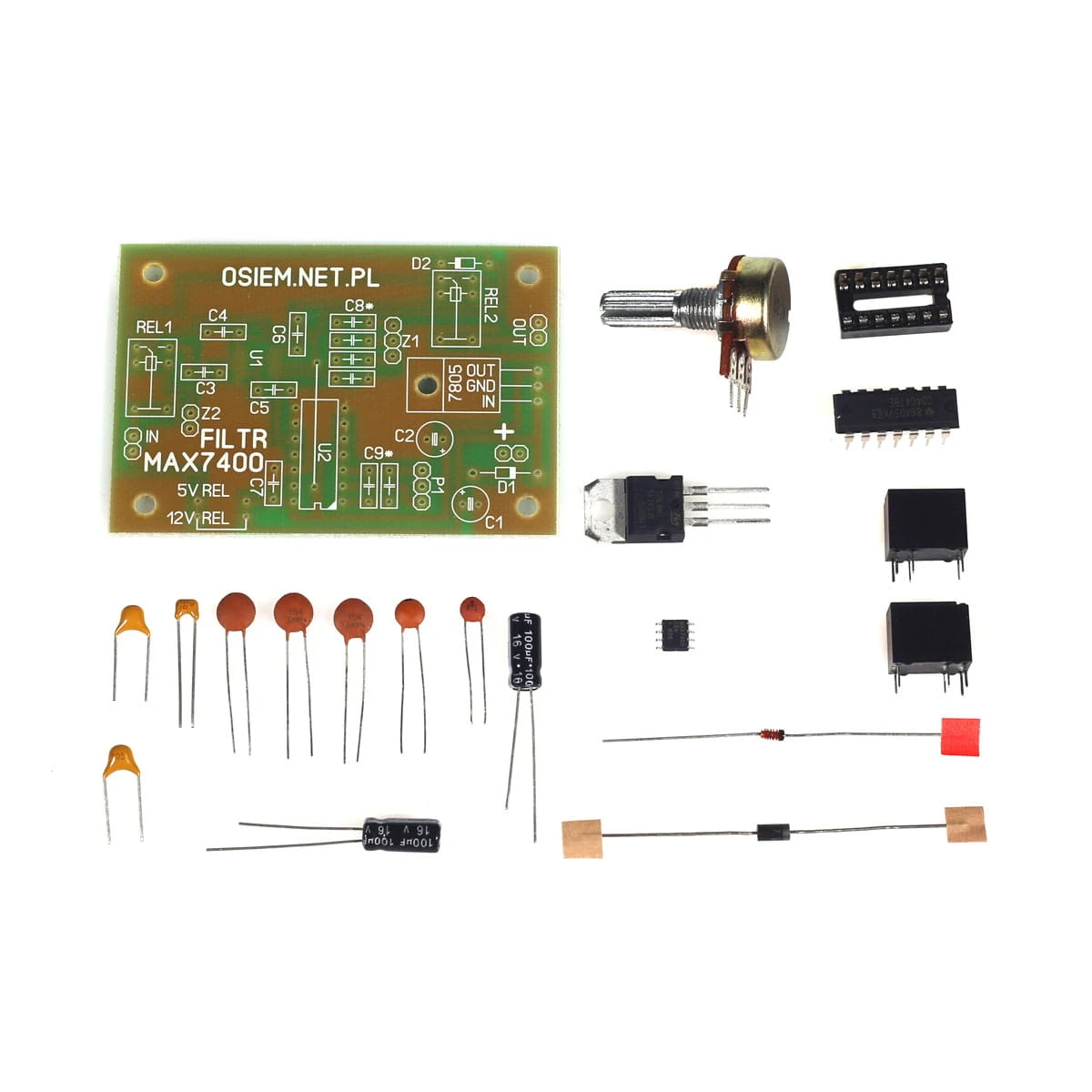

Zestaw do samodzielnego montażu.

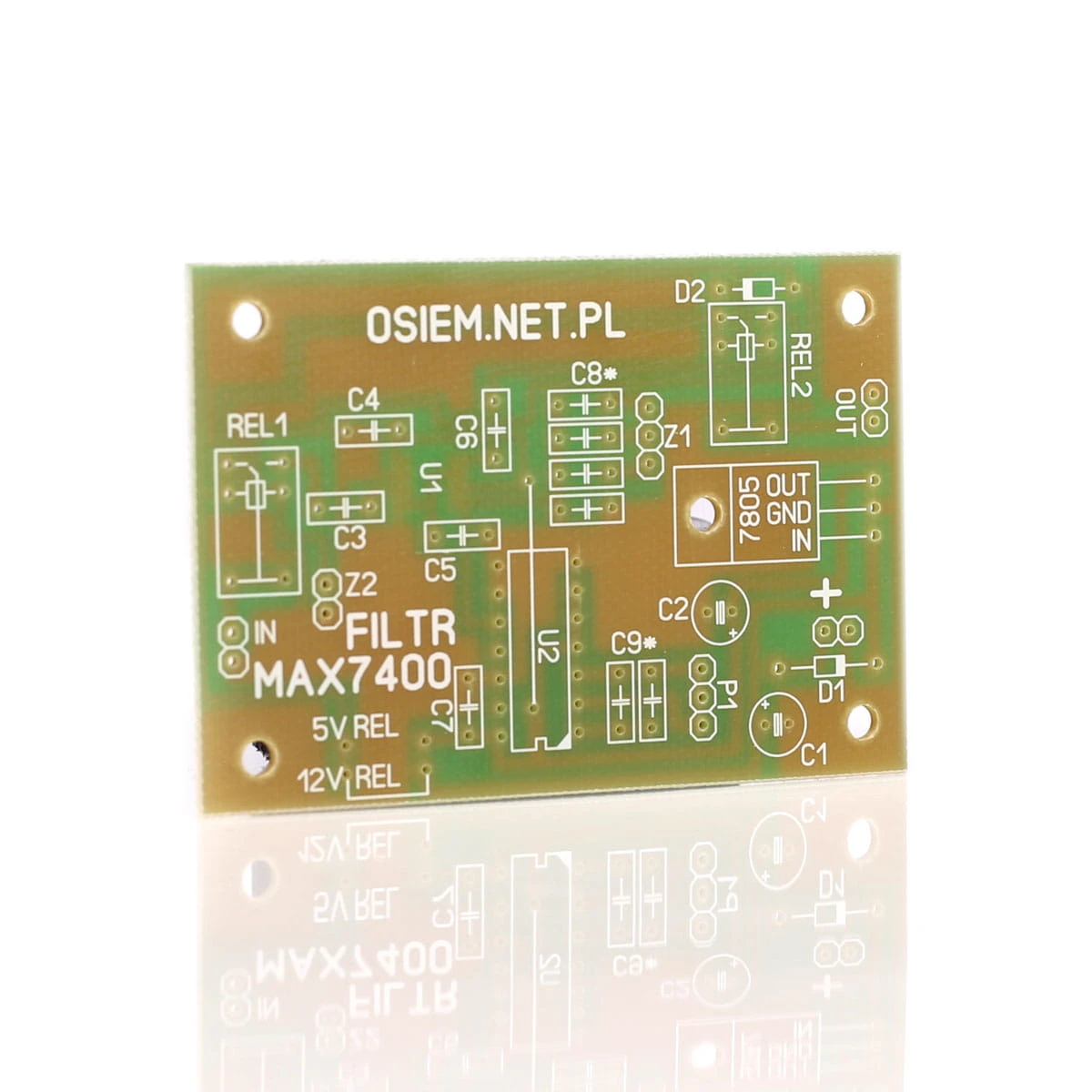

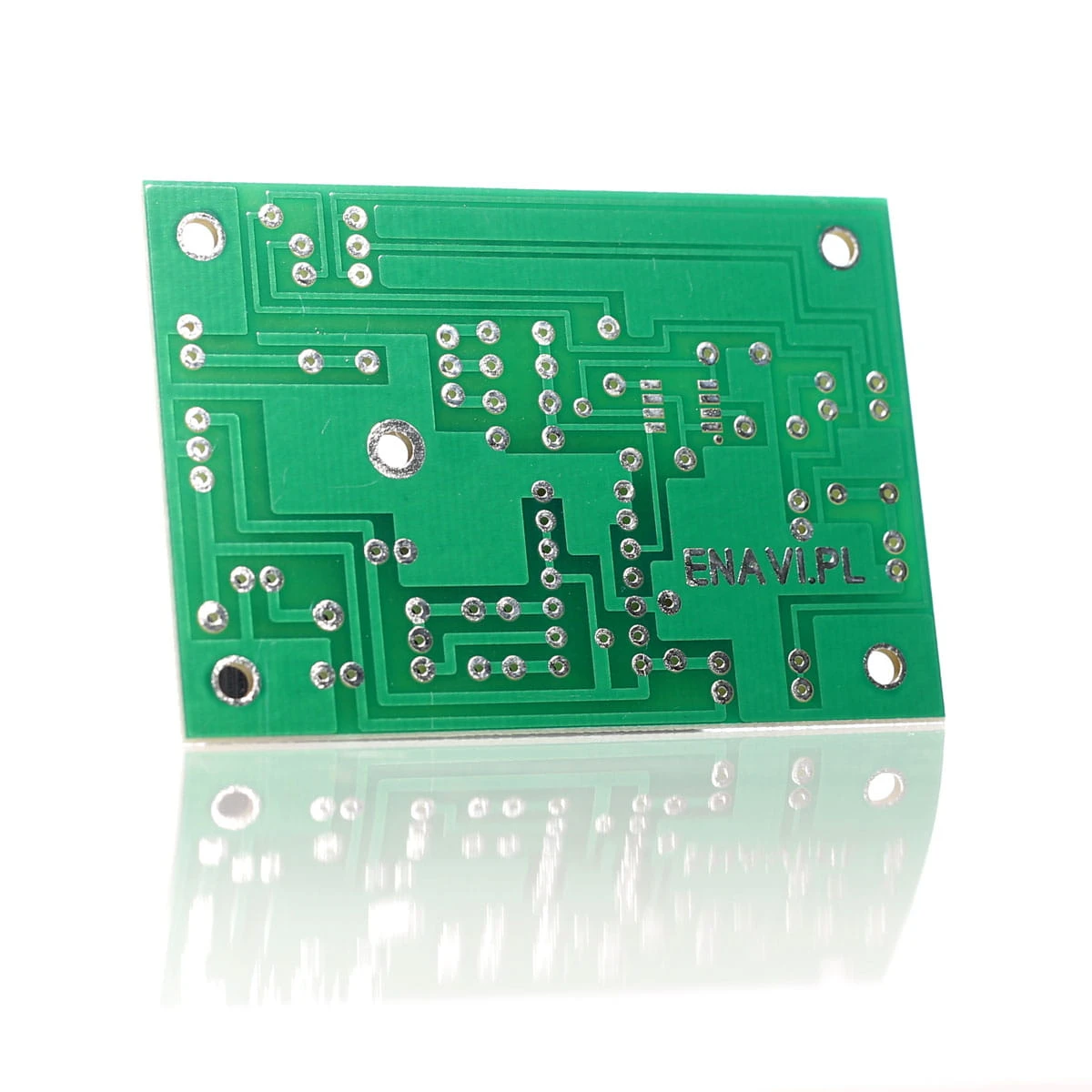

- PCB - 1szt

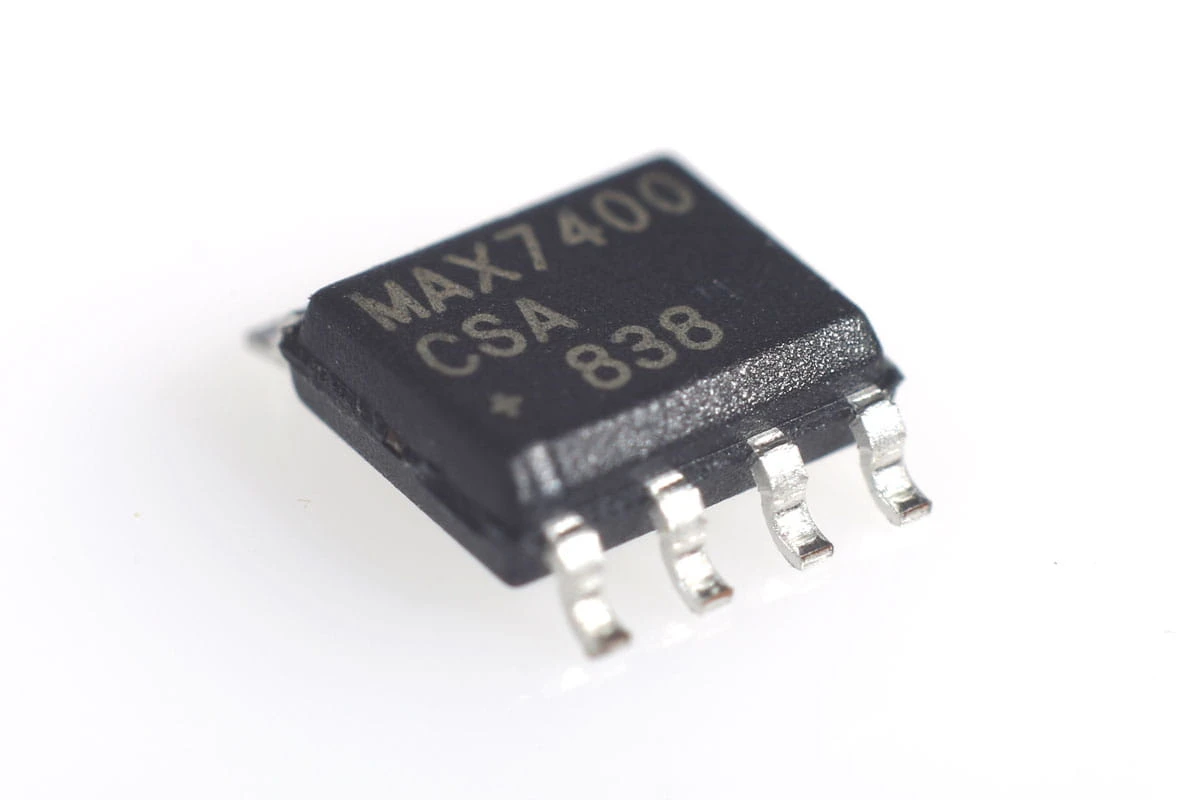

- MAX7400 - 1szt
- CD4047 - 1 szt
- przekaźniki HFD23 - 2 szt
- potencjometr 2,2k - 1 szt
- stabilizator 7805 - 1 szt
- dioda 1N4007 - 1 szt
- dioda 1N4148 - 1 szt
- C1 - 100uF
- C2 - 100uF
- C3 - 1uF
- C4 - 100nF
- C5 - 100nF
- C6 - 1uF
- C7 - 100nF
- C8* - wartości dobierane do układu i pasma filtru jakie chcemy osiągnąć
- C9* - wartość dobierana do generatora
Zbuduj działający dolnoprzepustowy filtr audio do zastosowań radioamatorskich.
Zestaw zawiera płytkę PCB oraz części do wykonania dwóch opcji

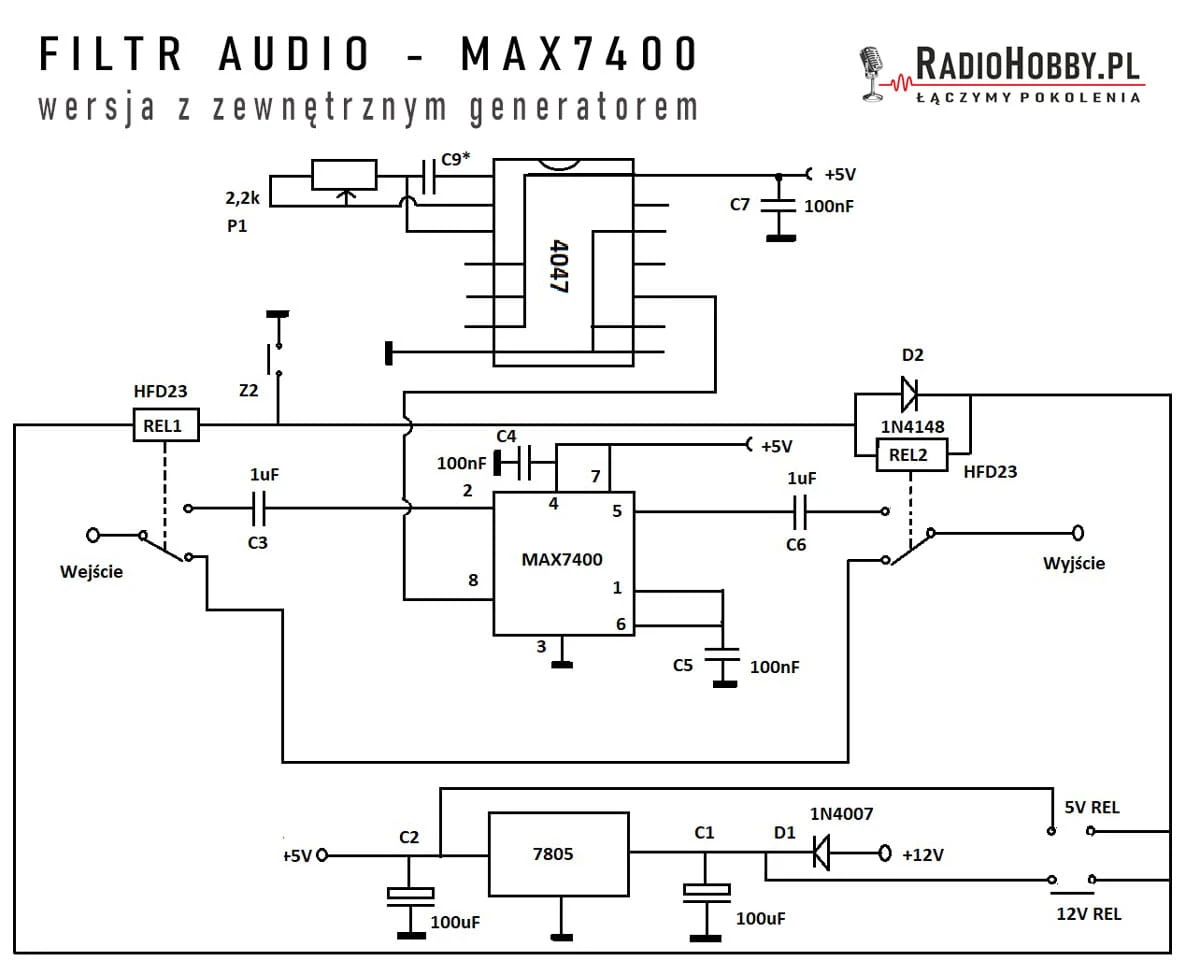

- z płynną regulacją opartą o generator

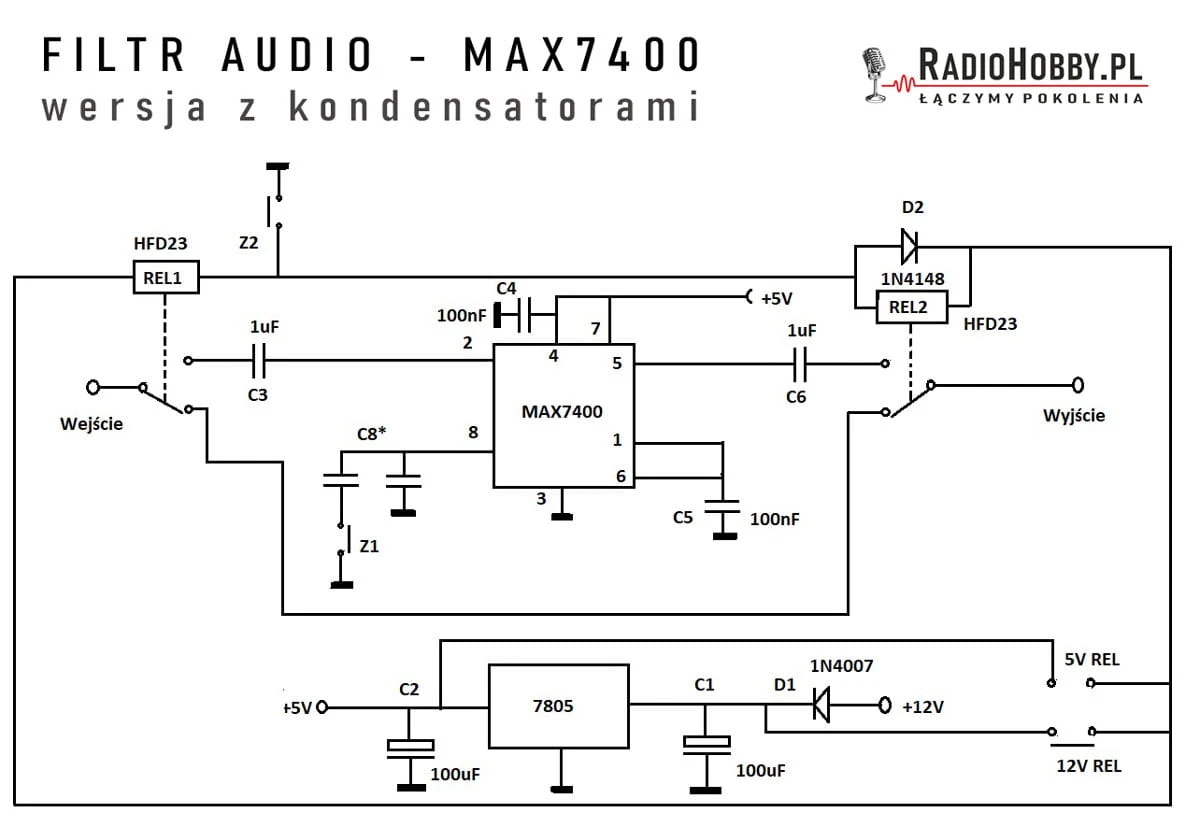

- z regulacją skokową z kondensatorami
Przed rozpoczęciem lutowania należy podjąć decyzję czy eksperymentujemy z płynna czy skokową zmianą szerokości filtra.
Życzymy dobrej zabawy przy lutowaniu
Po więcej informacji zapraszamy na naszą stronę https://radiohobby.pl/projekty/dolnoprzepustowy-filtr-audio-na-ukladzie-max7400/
