Rdzeń ferrytowy toroidalny FT240-43

Materiał: 43

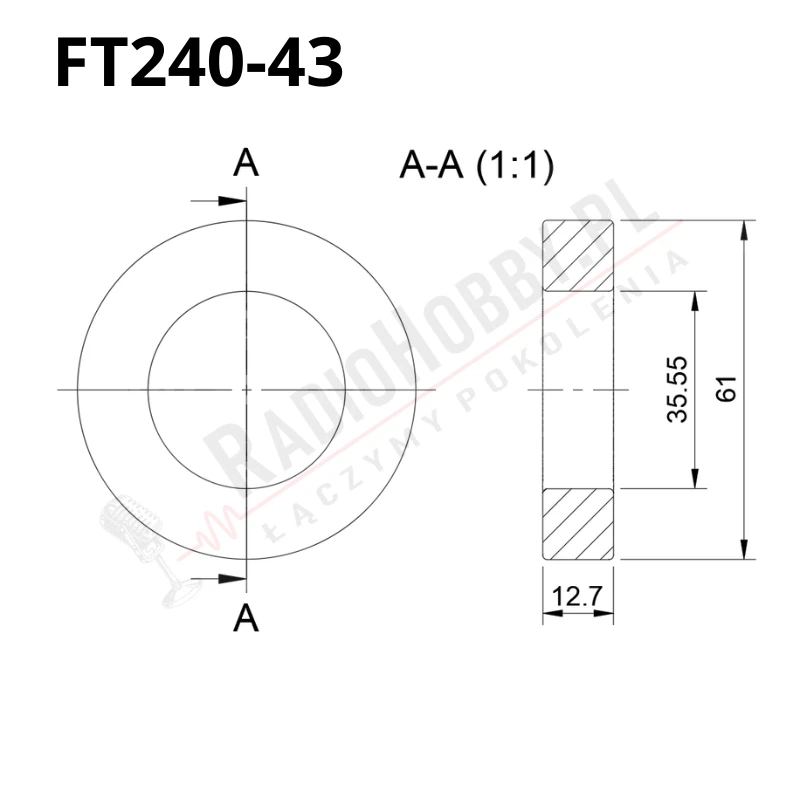

Wymiary: 61 × 35,5 × 12,7 mm, tolerancja ±0,5 mm
AL: 1075 nH ±20%
Zakres typowych zastosowań krótkofalarskich: KF / HF

Rdzeń FT240-43 jest popularnym wyborem do budowy elementów stosowanych w instalacjach antenowych i układach RF, między innymi:

• balunów 1:1,
• balunów 1:4,
• transformatorów impedancji,
• ununów, np. stosowanych w antenach EFHW,
• transformatorów szerokopasmowych,
• dławików prądu wspólnego (common-mode choke).

Ważne: dopuszczalna moc gotowego transformatora nie jest parametrem samego rdzenia. Zależy m.in. od sposobu nawinięcia, liczby zwojów, przekładni, częstotliwości pracy, SWR, rodzaju emisji oraz czasu pracy.

Informacja: grafiki prezentujące rdzeń w galerii produktu są wizualizacjami 3D przygotowanymi na podstawie jego wymiarów katalogowych.
