KEYER - klucz elektroniczny
Opis
Keyer - klucz elektroniczny.
Prosty w swojej konstrukcji układ KEYER-a, jest ciekawym dodatkiem dla tych co zaczynają swoją przygodę z telegrafią. Posiadając manipulator dwudźwigniowy możemy z powodzeniem spróbować swoich sił w naddawaniu CW. Chociaż trzeba w tym miejscu podkreślić, że naukę telegrafii zaczynamy od nauki odbioru a końcowym etapem jest nadawanie.
Nie mniej jednak wierzymy, że nauka odbioru już jest za Wami i teraz nastąpił ten moment by sprawdzić się w nadawaniu.
Więcej na temat projektu napisaliśmy na naszej stronie internetowej pod adresem https://radiohobby.pl/projekty/keyer/. Aby w pełni cieszyć się zakupionym zestawem, warto rozważyć zakup dedykowanego generatora tonu dostępnego w naszym sklepie a opisanego pod adresem https://radiohobby.pl/projekty/generator-tonu/.
Jeżeli znasz telegrafię, a Twój TRX nie posiada wbudowanego klucza elektronicznego to również dla Ciebie może to być ciekawy projekt.

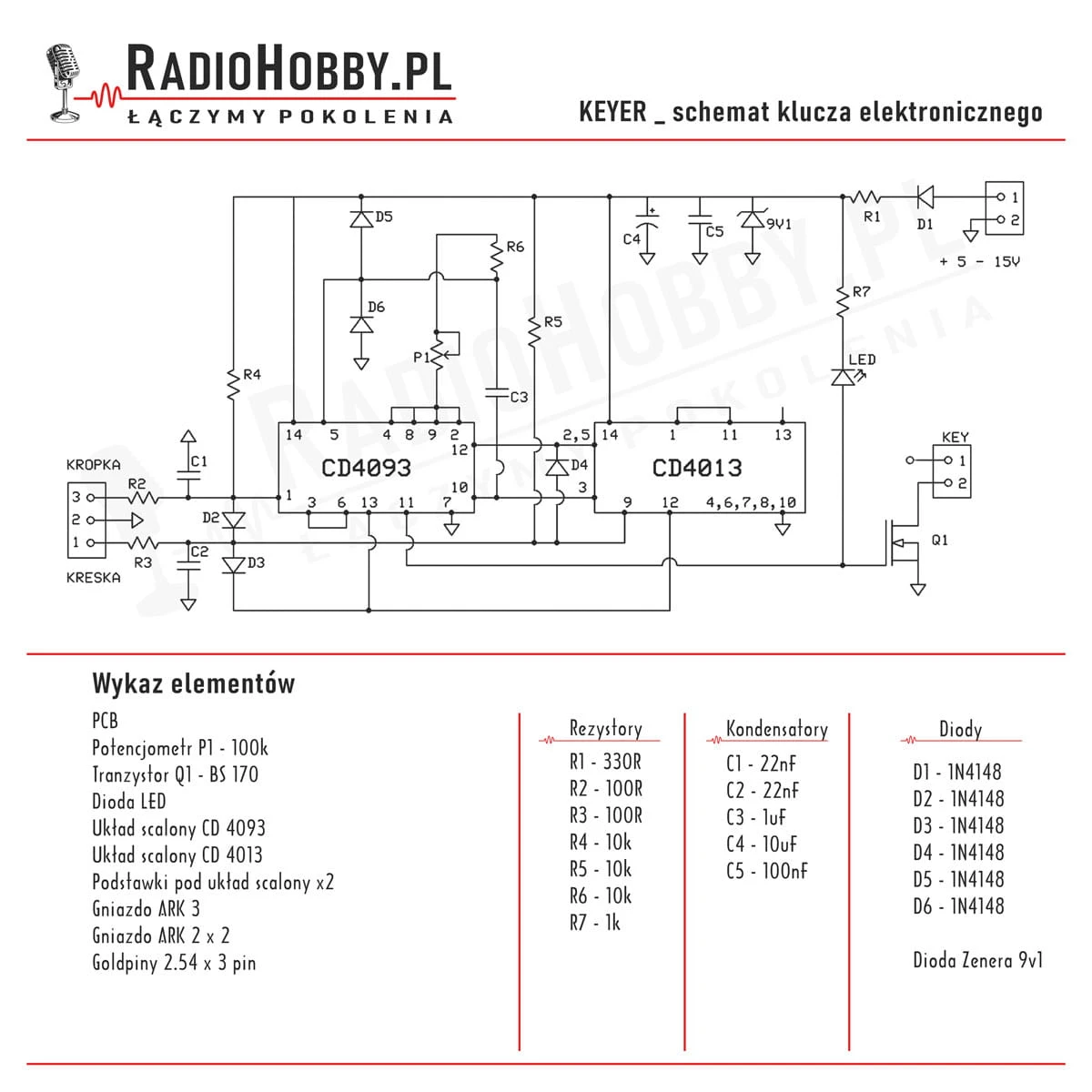

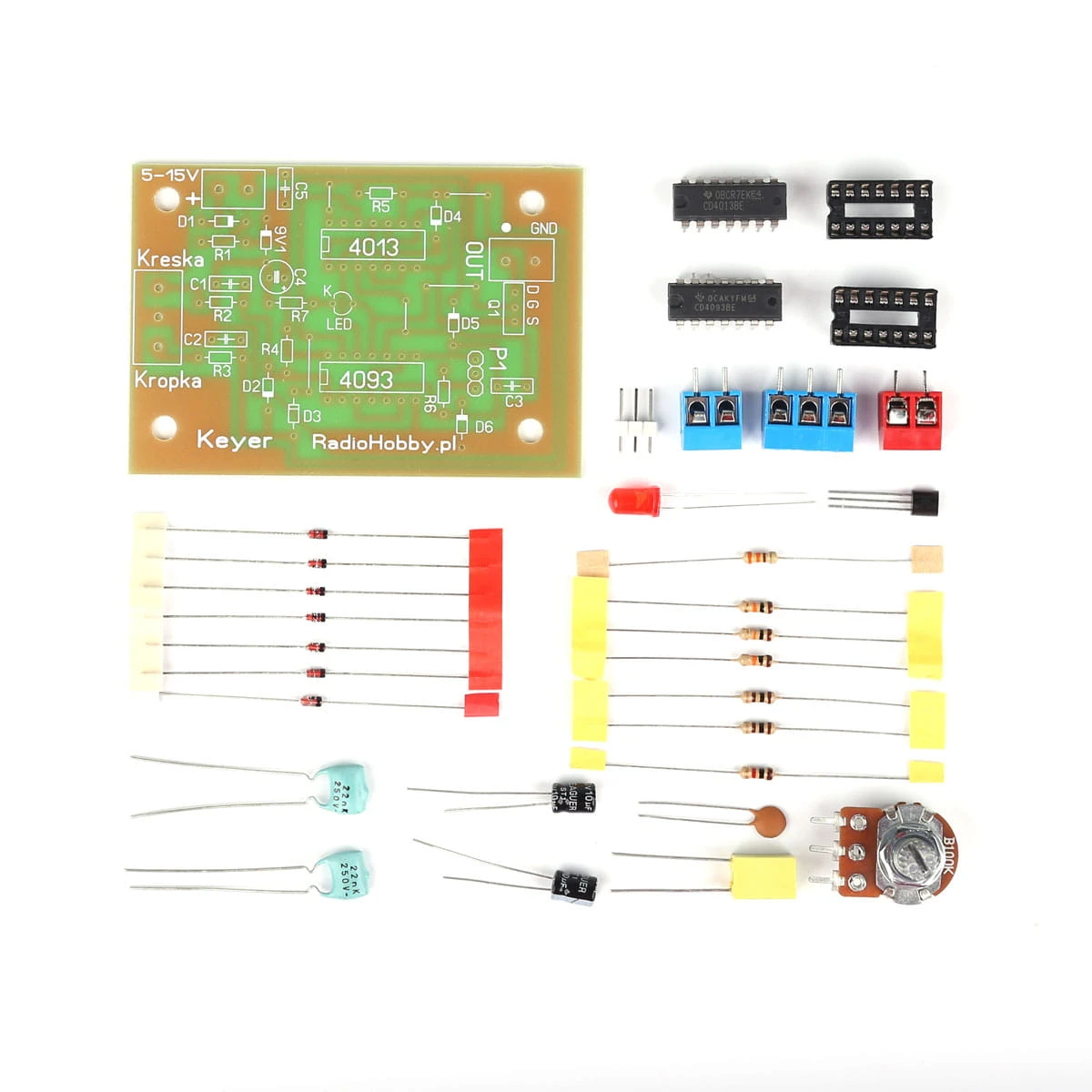

zestaw zawiera:

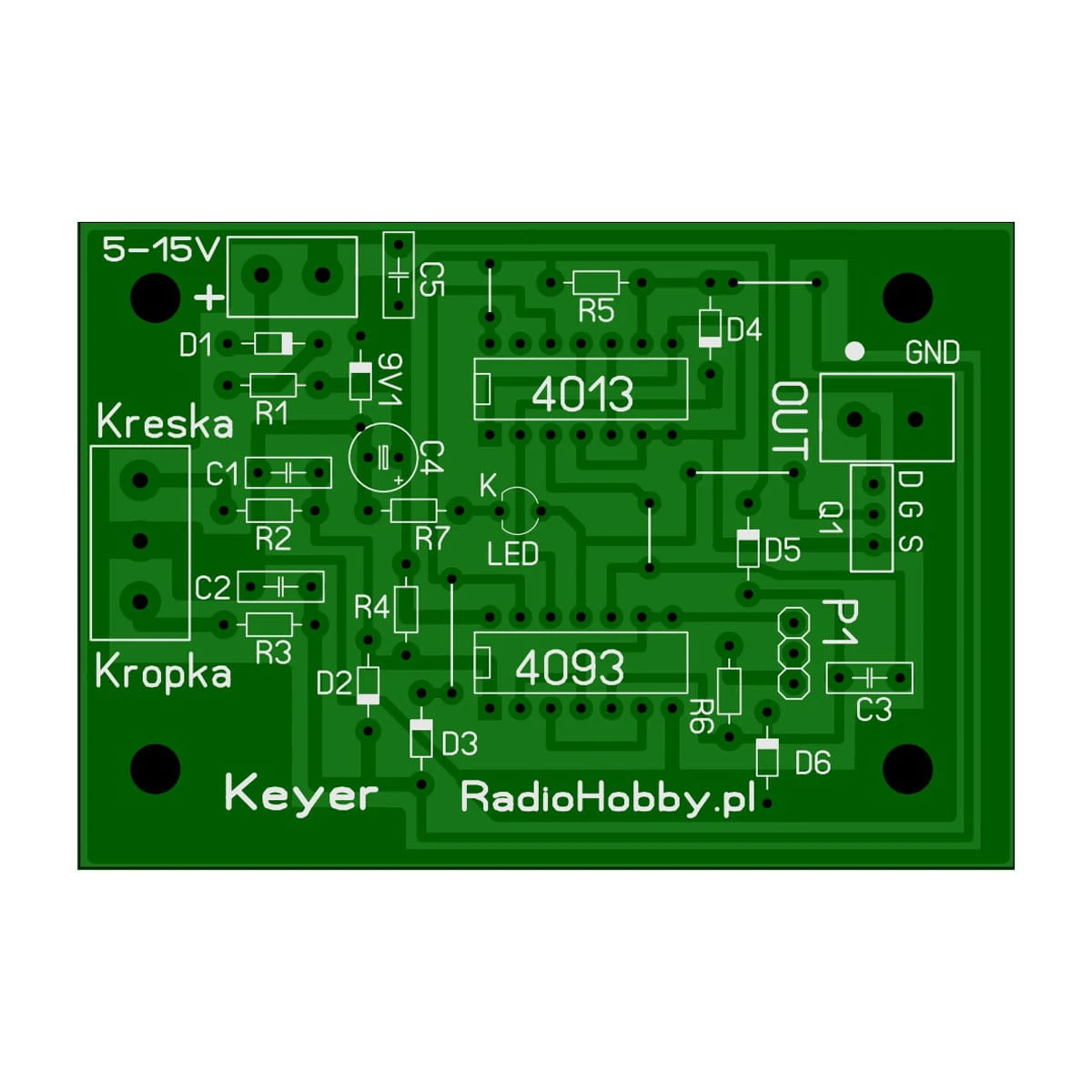

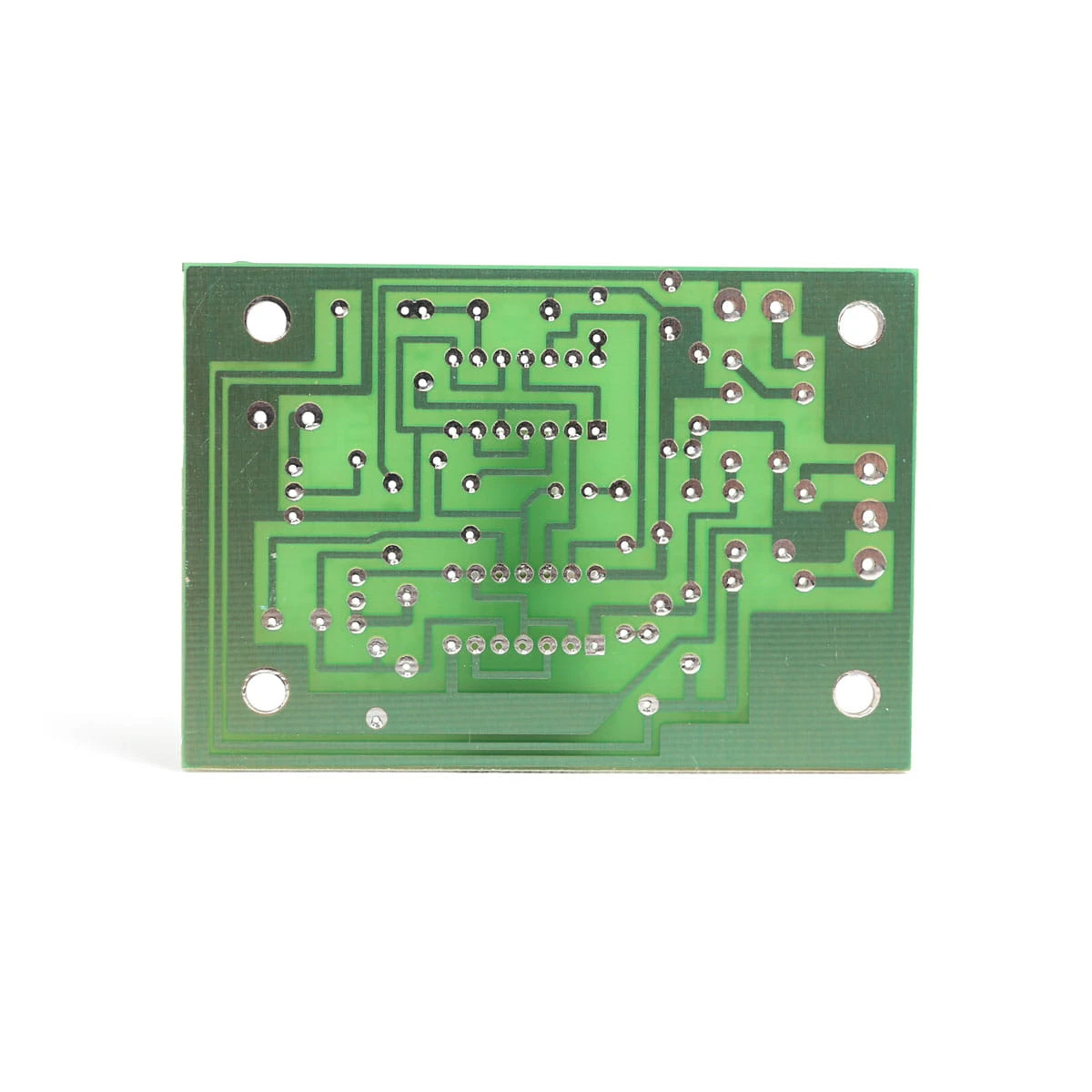

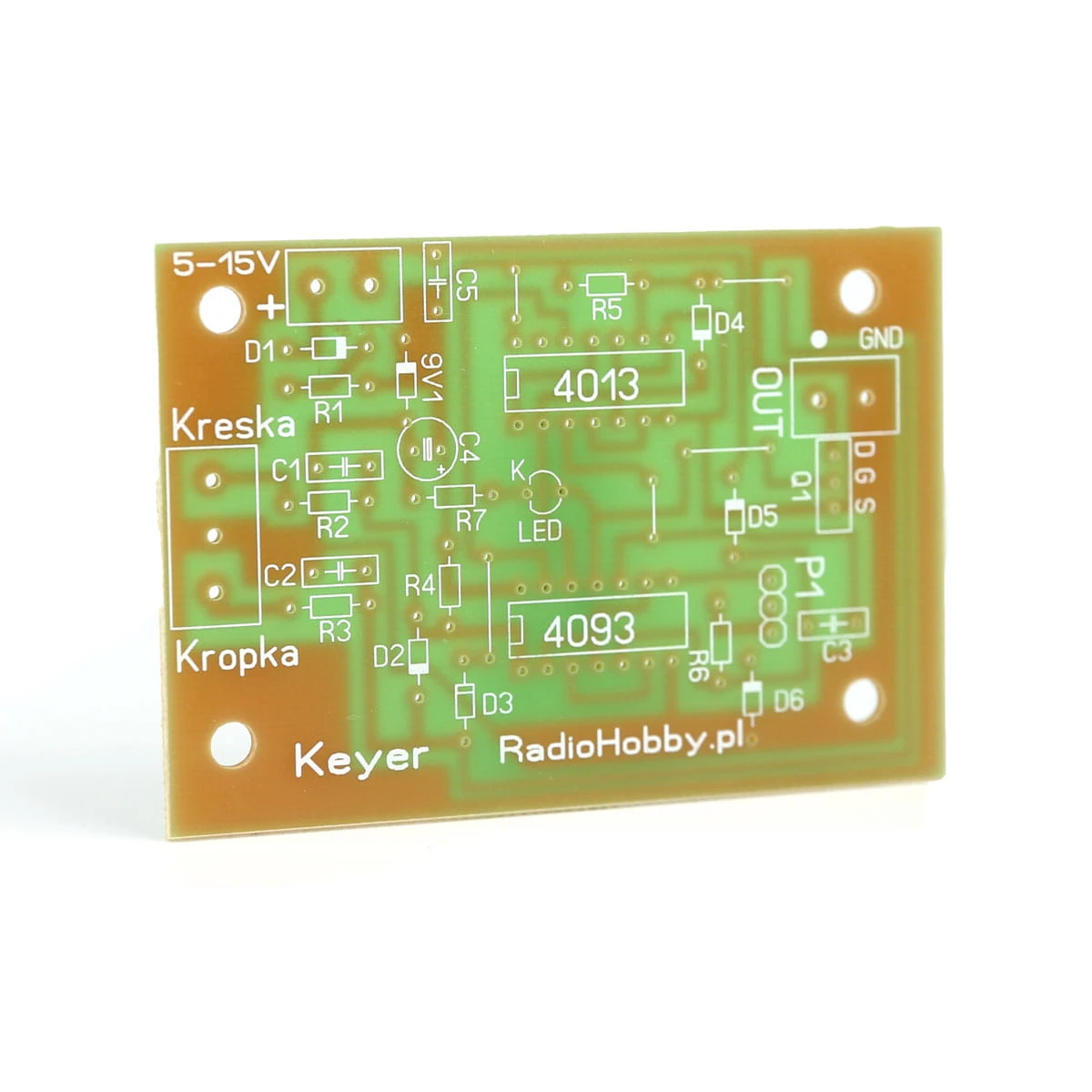

- PCB
- Potencjometr P1 - 100k
- Tranzystor Q1 - BS170
- Dioda LED
- Podstawki pod układy scalone x 2szt
- Układ scalony CD4093
- Układ scalony CD4013
- Gniazdo ARK3 - 1szt
- Gniazdo ARK2 - 2 szt
- Goldpiny 2.54 - 3 piny
Rezystory :
- R1 - 330R
- R2 - 100R
- R3 - 100R
- R4 - 10k
- R5 - 10k
- R6 - 10K
- R7 - 1k
Kondensatory:
- C1 - 22nF
- C2 - 22nF
- C3 - 1uF
- C4 - 10uF
- C5 - 100nF
Diody:
- D1-D6 - 1n4148
- Dioda Zenera 9v1
