Miernik częstotliwości 1kHz - 60MHz v2

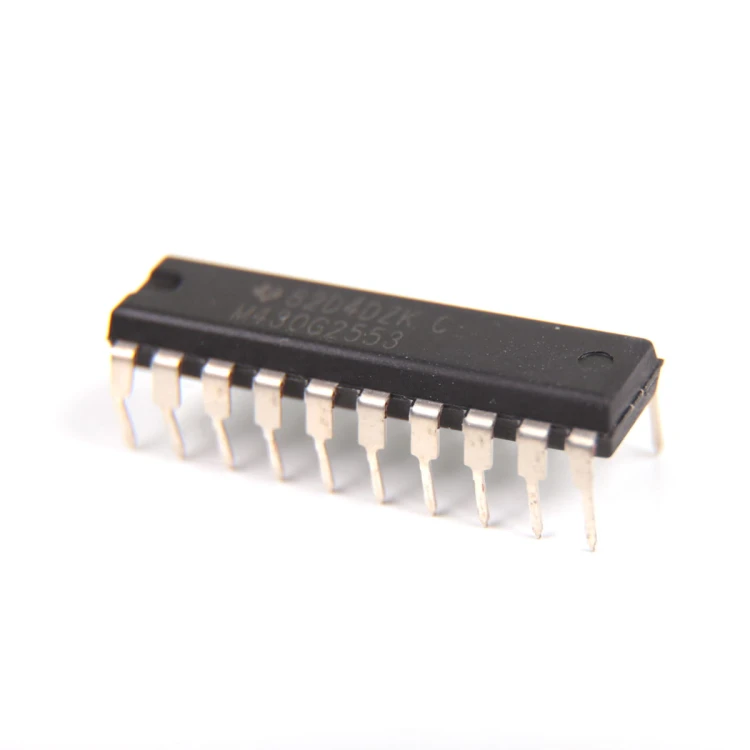

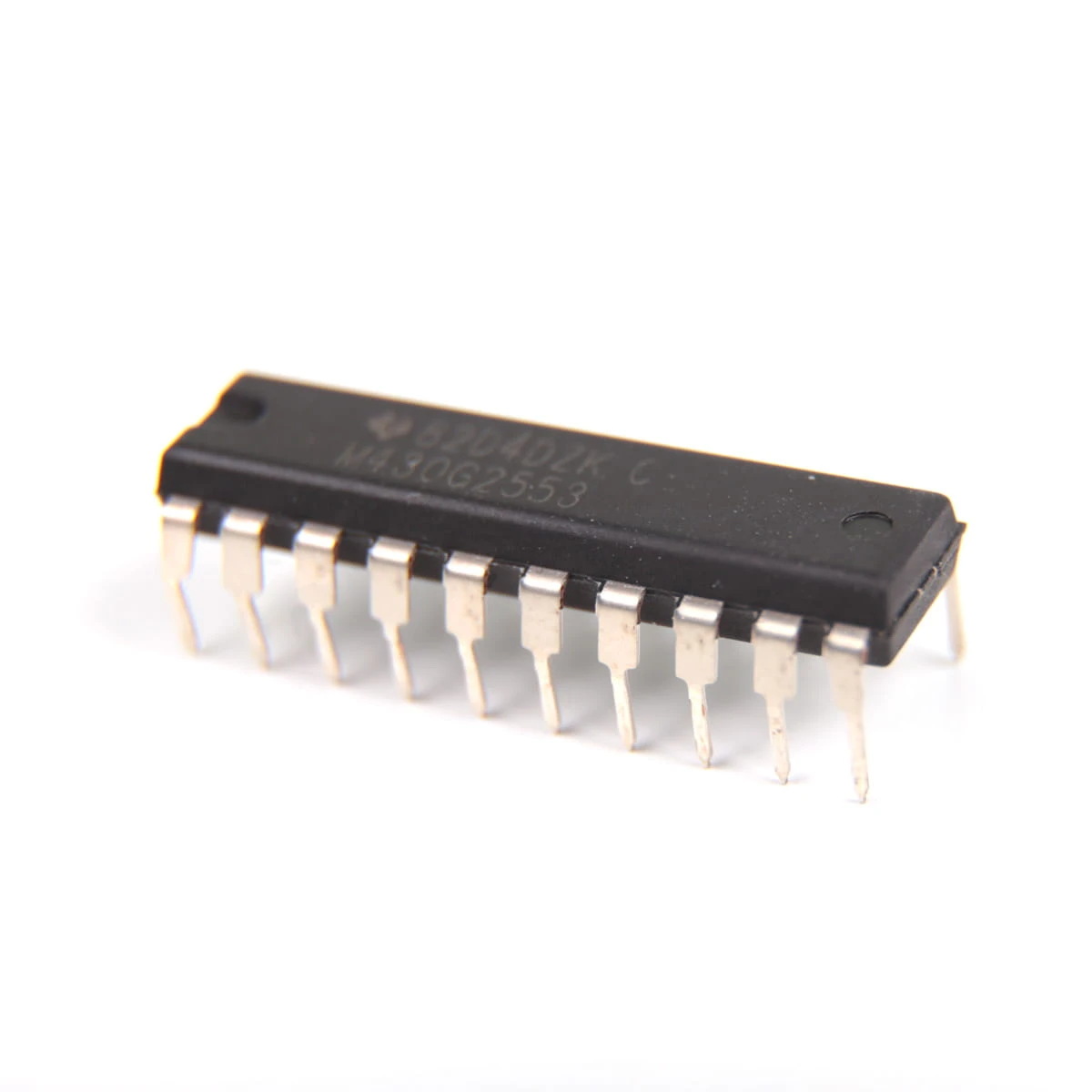

Zestaw do samodzielnego montażu z zaprogramowanym mikrokontrolerem MSP430G2553 - Texas Instruments.

Miernik częstotliwości to jedno z urządzeń pomiarowych które z pewnością przyda się w pracowni elektronika czy elektronika radioamatora.

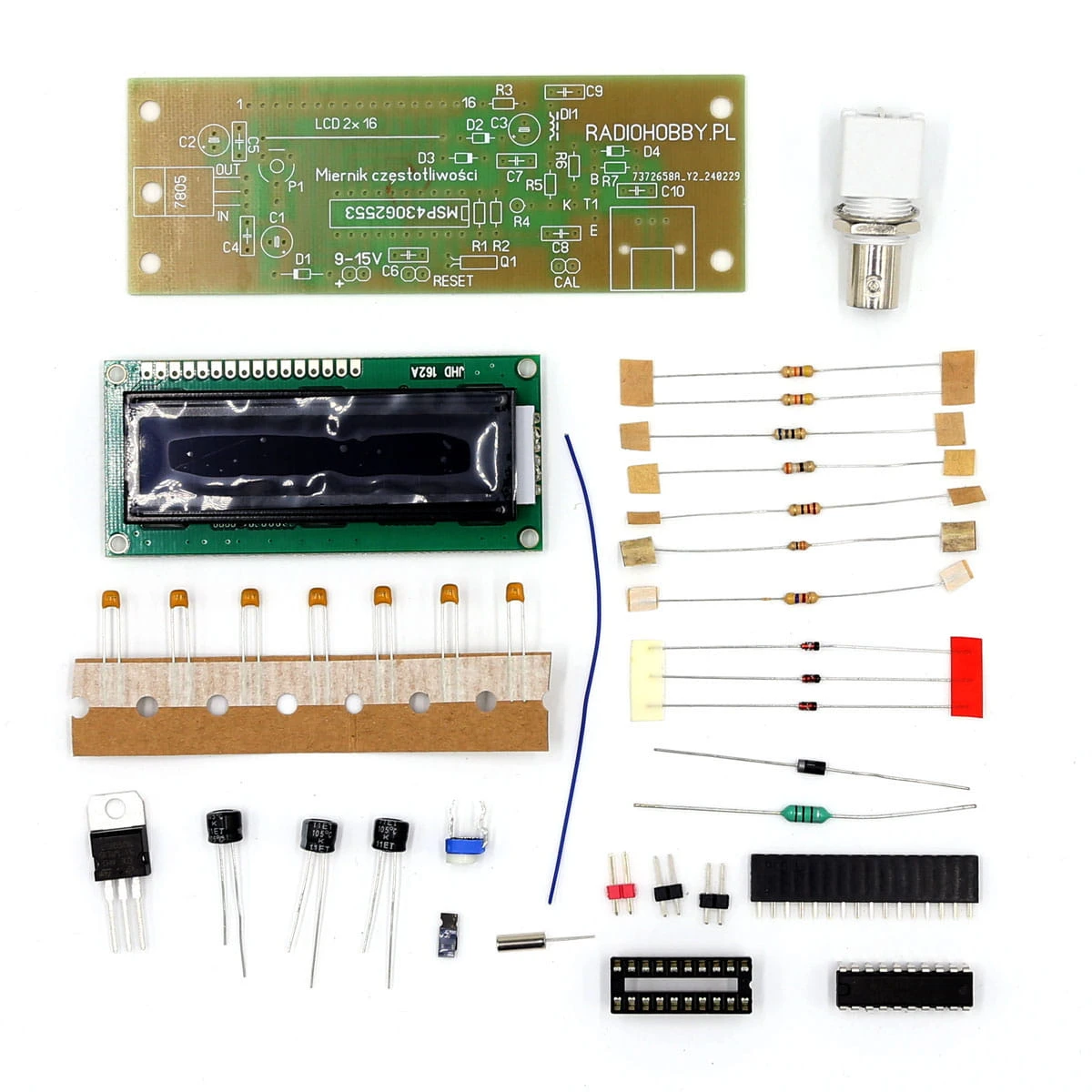

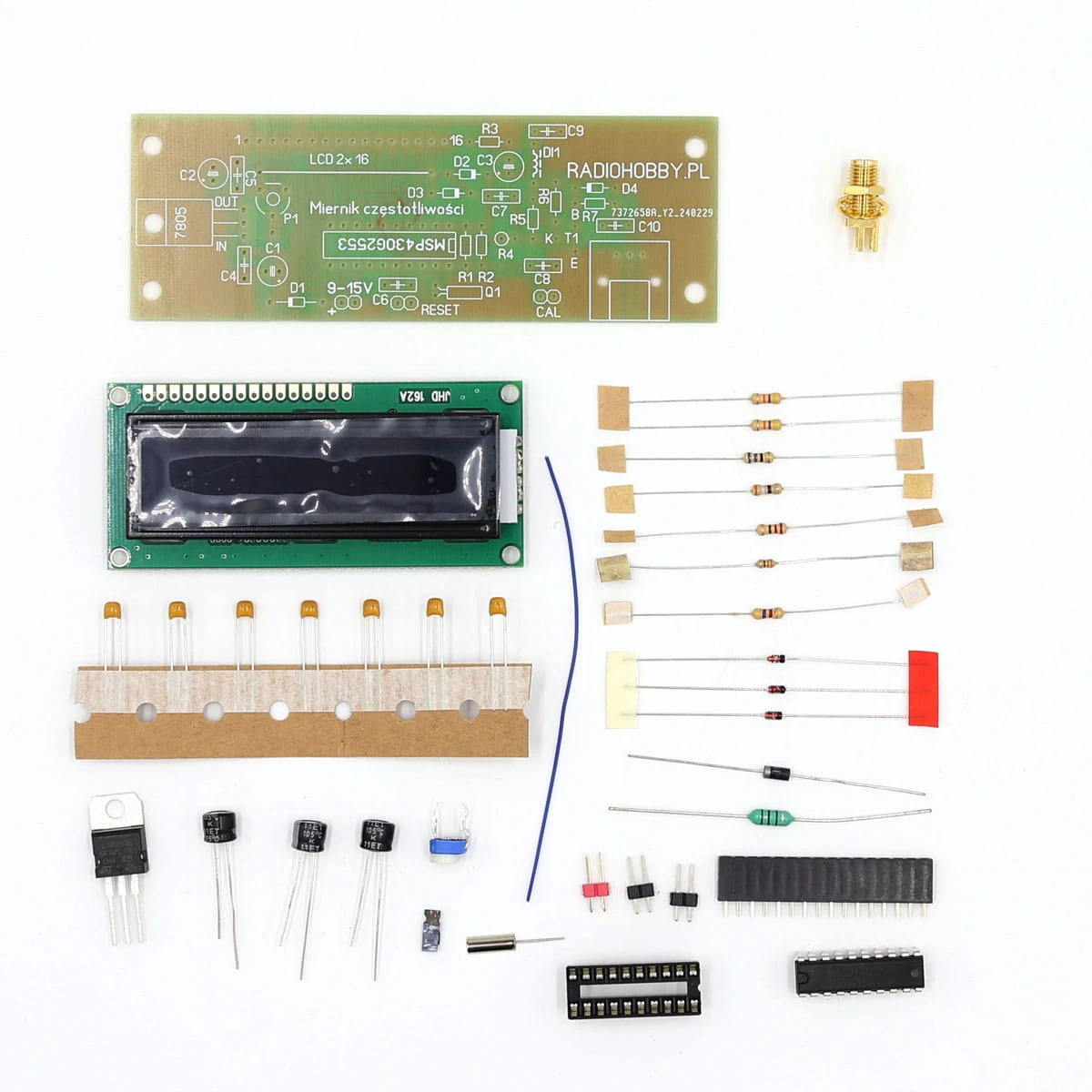

Wybierz gniazdo które mamy dołączyć do zestawu BNC lub SMA

Do prawidłowego uruchomienia miernika potrzebne są:

• umiejętność lutowania
• ogólna podstawowa wiedza elektroniczna
• trochę czasu i chęci :)

Zakres pomiarowy 1kHz - 60 MHz

Zasilanie zewnętrzne źródło zasilania DC 9-15V

Pobór prądu przy 9V - około 36mA

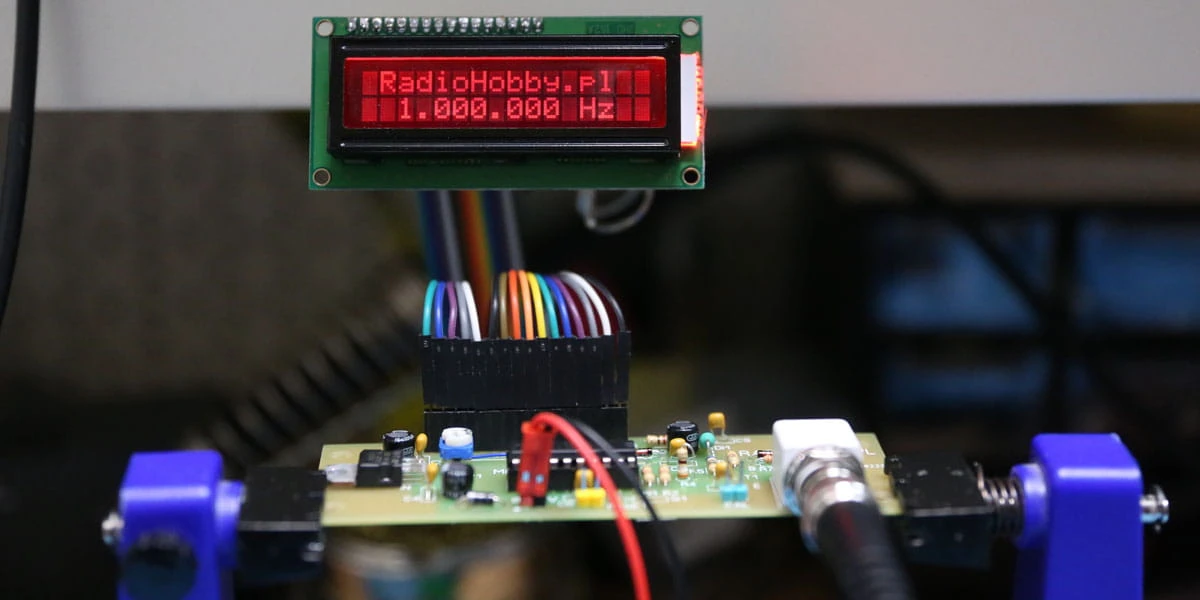

Wyświetlacz LCD 2x16 - HD44780 (kolory zależnie od dostępności wysyłamy losowo)

Oprogramowanie tego miernika pozwala na dodatkową kalibrację przy zastosowaniu stabilnego źródła częstotliwości 10 MHz np GPSDO

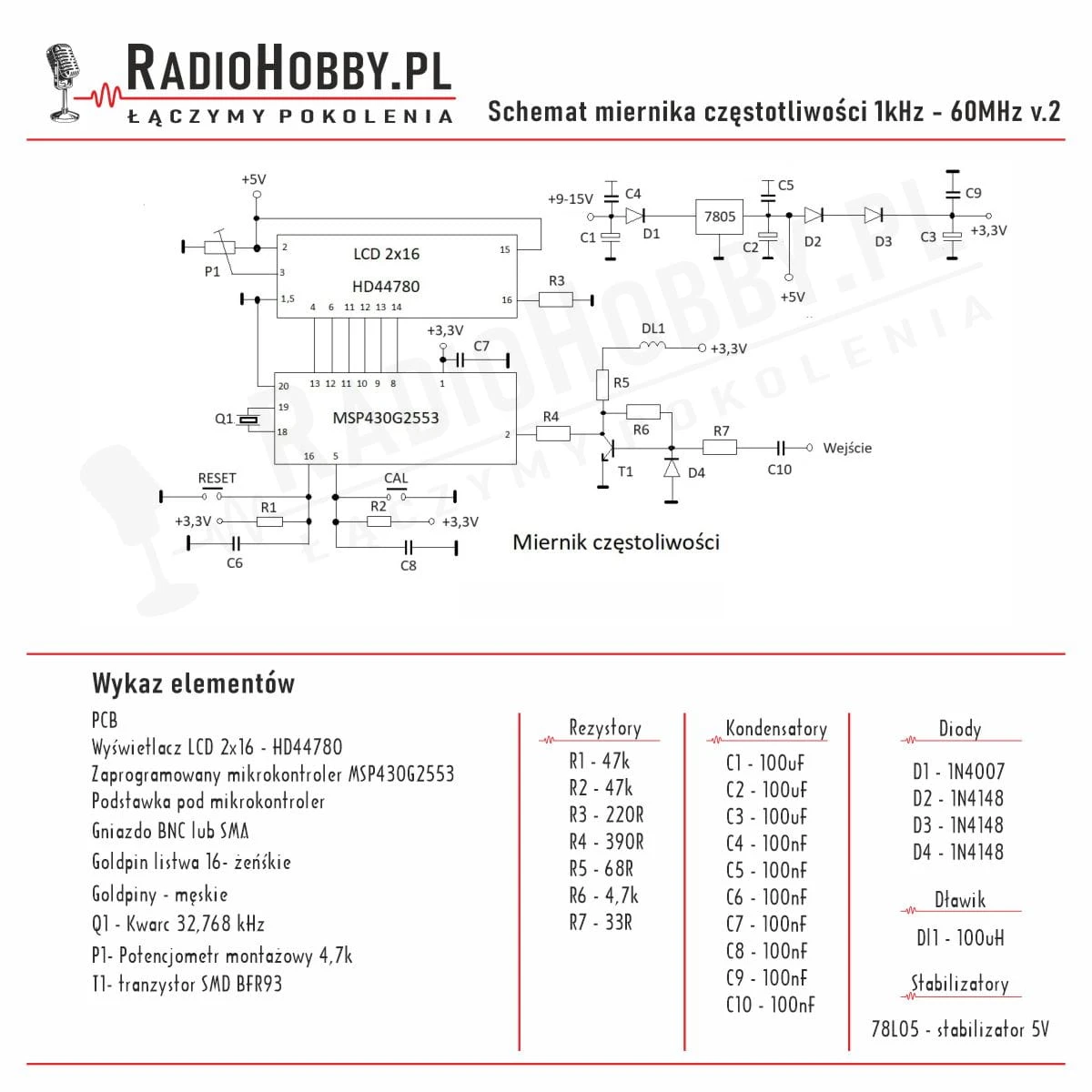

Cały montaż wykonany jest w z elementów przewlekanych za wyjątkiem tranzystora T1 który jest dołączony w wersji SMD. Sama płytka jest przygotowana by wlutować tranzystor również w wersji THT wymagało by jednak to dobrania odpowiednich rezystorów.

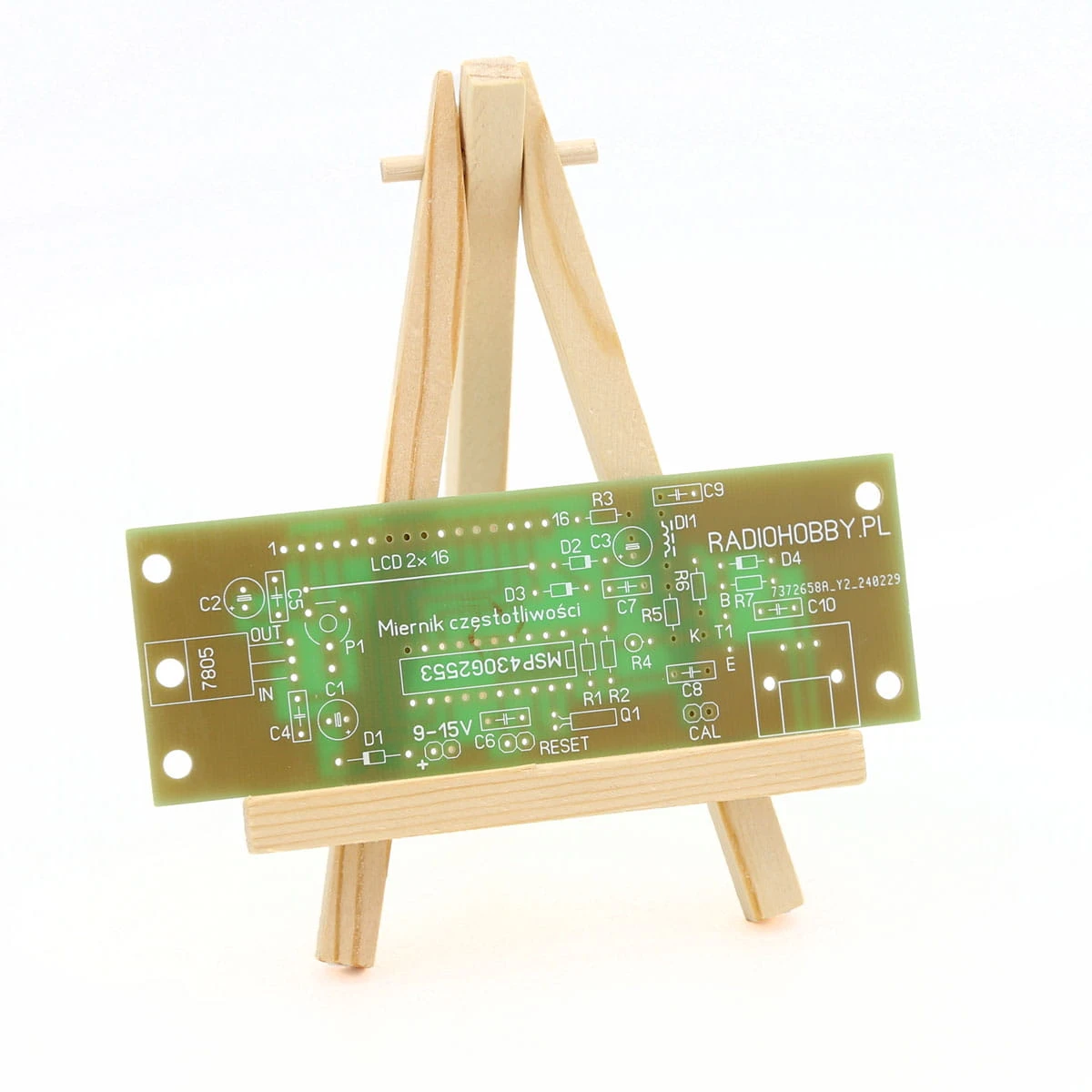

Większość elementów jest lutowanych po stronie TOP PCB za wyjątkiem znów T1 SMD oraz kwarcu Q1. Na dolnej części PCB zostało przygotowane pole lutownicze gdzie możemy przylutować obudowę kwarcu.

Przed uruchomieniem zalecamy sprawdzenie napięć w układzie i dopiero montowanie mikrokontrolera w podstawce, oczywiście tutaj również zwracamy uwagę na prawidłowe umieszczenie w podstawce.

Na naszej stronie szerzej opisujemy sam proces montażu oraz dodatkowej kalibracji.

Można oczywiście wyświetlacz umieścić na przewodach i dostosować do swojej obudowy.. Jeżeli jednak zdecydujemy się na montaż na tzw kanapkę należy zwrócić uwagę że niektóre elementy elektroniczne zostały wlutowane "na leżąco" tak by zachować odpowiednią wysokość pod wyświetlaczem.

Więcej na temat tego projektu na naszej stronie
