Generator sygnału z Si5351 A 8 kHz- 160 MHz

Moduł generatora częstotliwości oparty o oscylator 25 MHz oraz układ Si5351 A

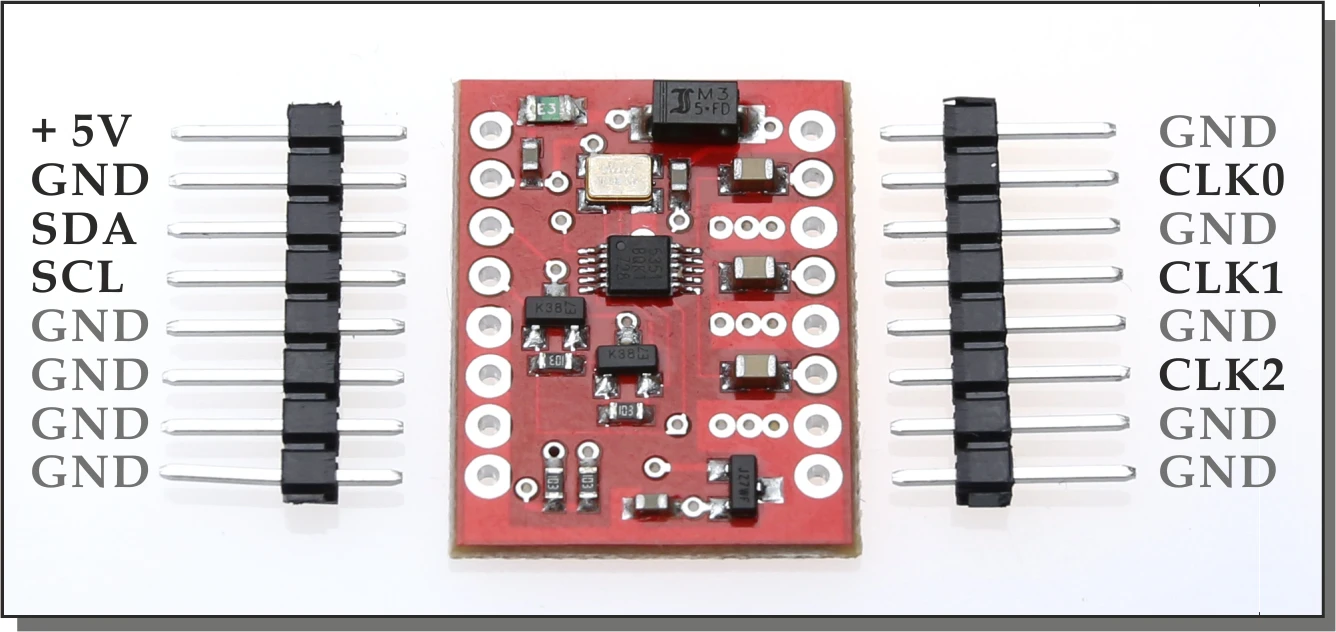

Pomimo swoich małych wymiarów oferuje duże możliwości, generowania trzech niezależnych sygnałów, na wyjściach CLK 0-1-2 o szerokim zakresie częstotliwości 8 kHz - 160 MHz

Oferowany do sprzedaży zestaw do samodzielnego montażu zawiera:

• moduł generatora częstotliwości
• listwę goldpin (2 x 8)

Specyfikacja:

• zakres generowanych sygnałów 8 kHz - 160 MHz
• 3 niezależne wyjścia generowanych sygnałów
• napięcie zasilania 3.3 V - 5.0 V
• komunikacja: magistrala I2C (z translatorem poziomów 3.3 V - 5.0V)
• złącza w rastrze 2.54 mm przygotowane pod listwę goldpin ( do samodzielnego wlutowania w zestawie)
• wymiary modułu: 24 mm x 18 mm

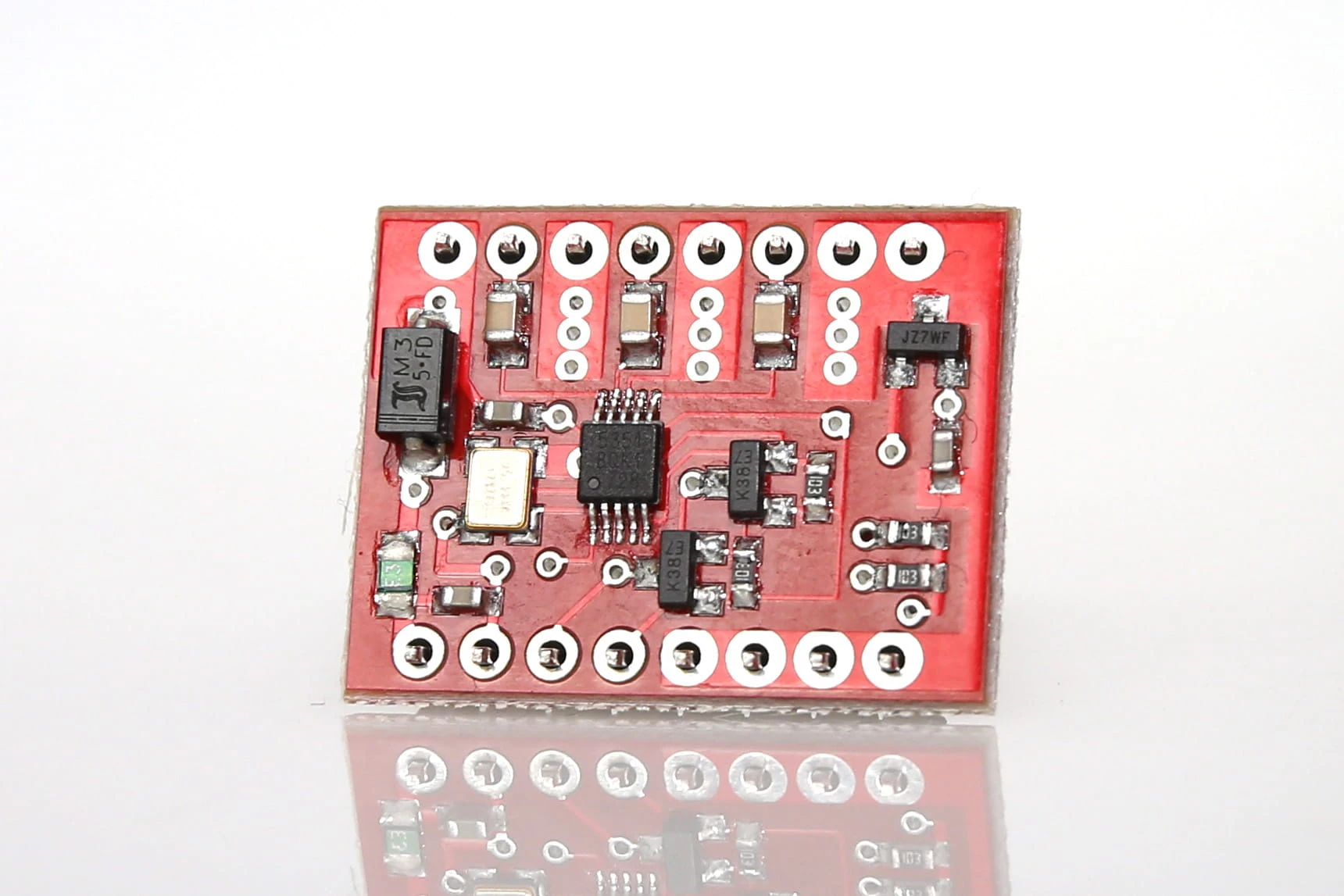

PCB generatora zostało zmniejszone w granicach zdrowego rozsądku jednocześnie w sposób przemyślany.

Efektem tych prac jest:

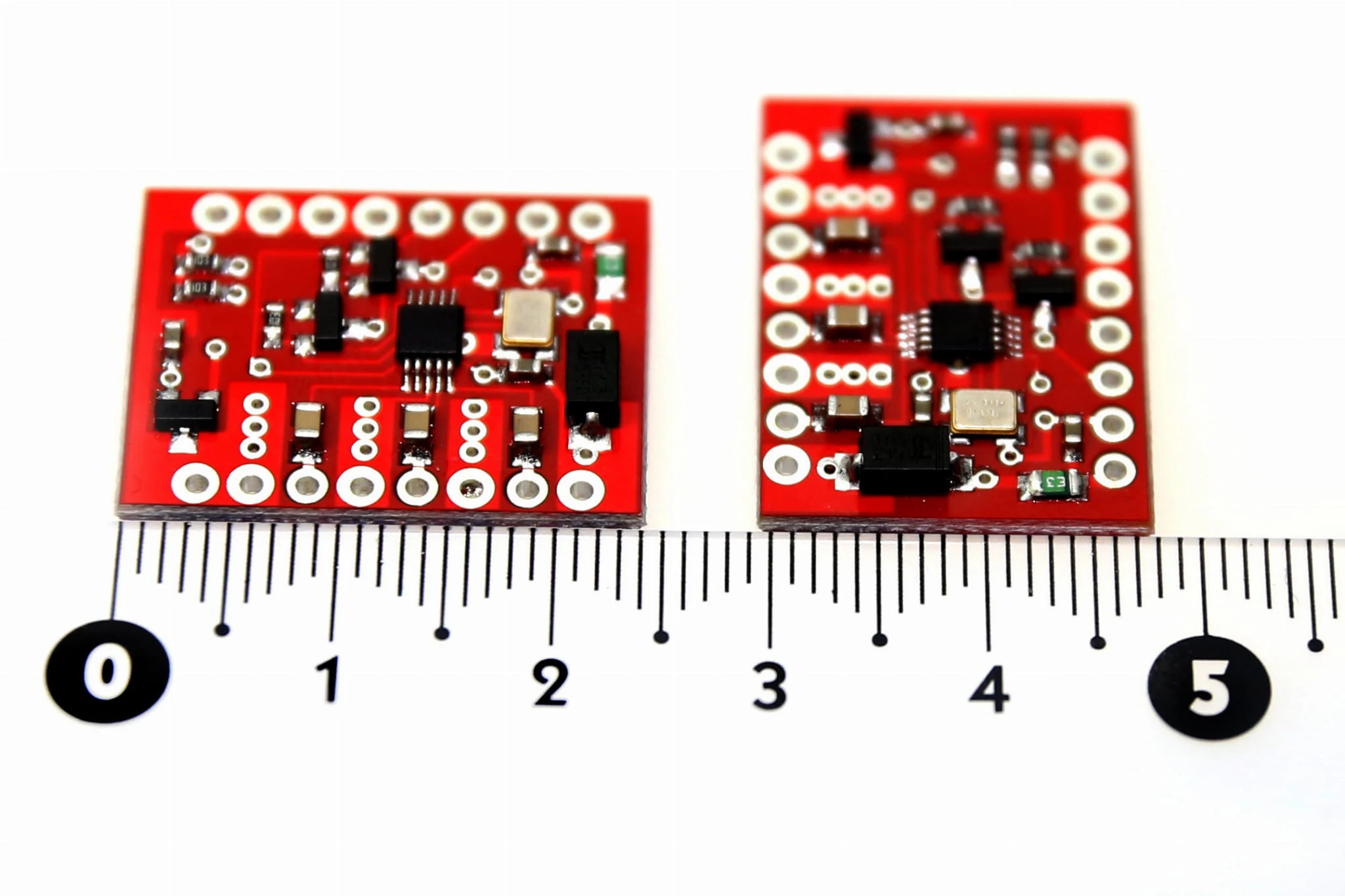

• płytka o wymiarach 24 mm x 18 mm
• złącza w rastrze 2.54 pod listwę goldpin
• całość można osadzić w podstawce pod układ scalony (600 mil)

Więcej na temat konstrukcji na naszej stronie https://radiohobby.pl/projekty/modul-generatora-czestotliwosci-z-si5351-a/
