Prezentowany zestaw do samodzielnego montażu zawiera wszystkie niezbędne elementy do wykonania funkcjonalnego sztucznego obciążenia o wartości 50 Ohm

Zestaw ten kierowany jest głównie do zwolenniczek i zwolenników konstrukcji amatorskich.

Do tych, dla których zapach kalafonii przy lutowaniu i chęć wykonania własnoręcznie konstrukcji ma znaczenie.

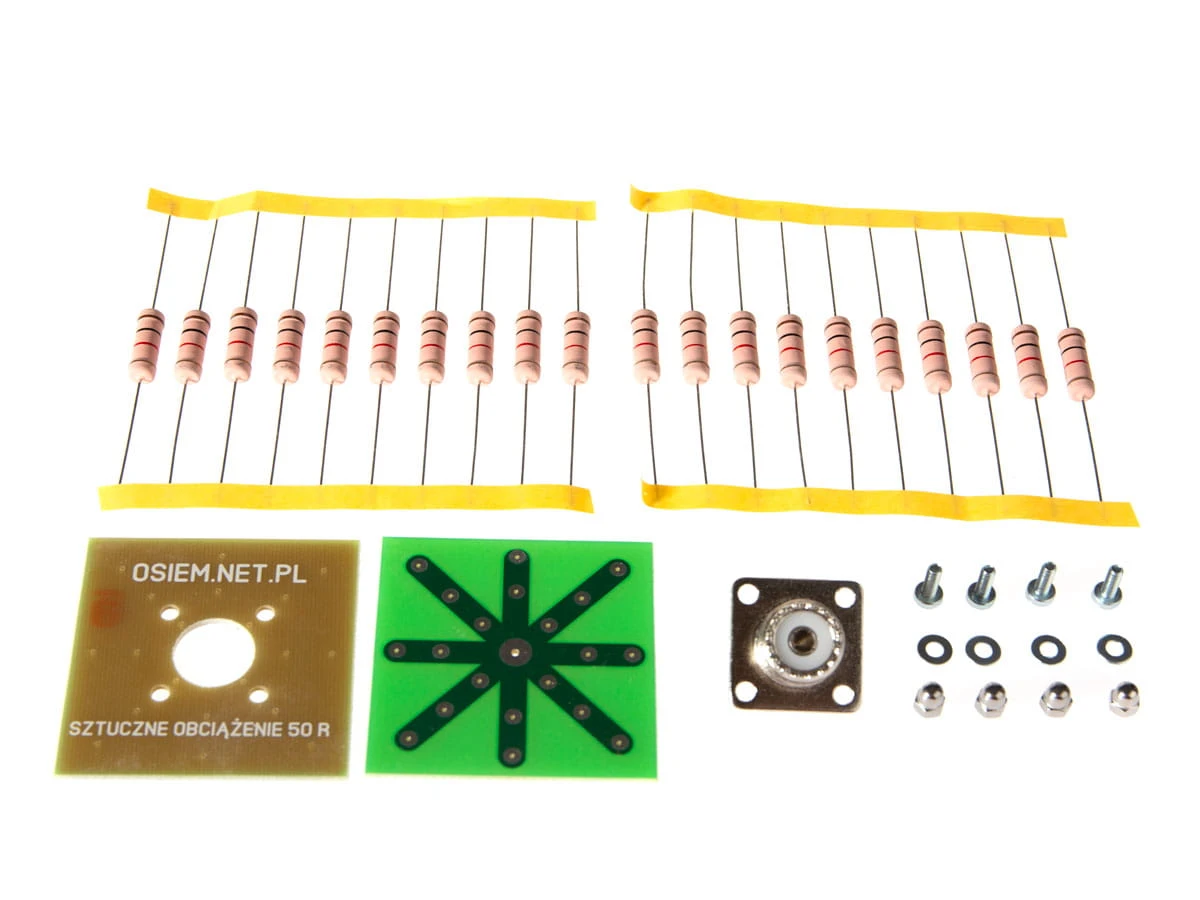

Co zawiera zestaw ?

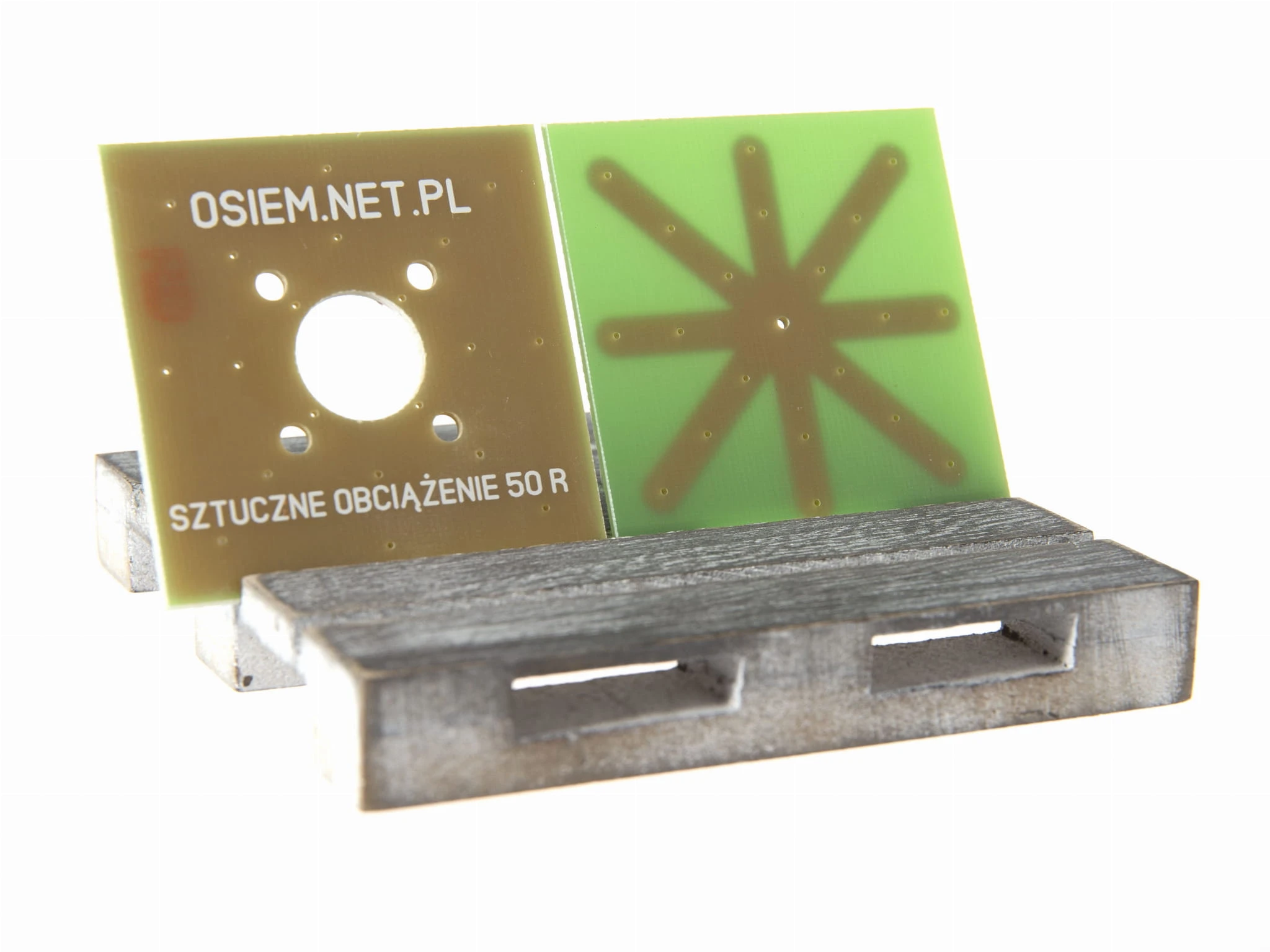

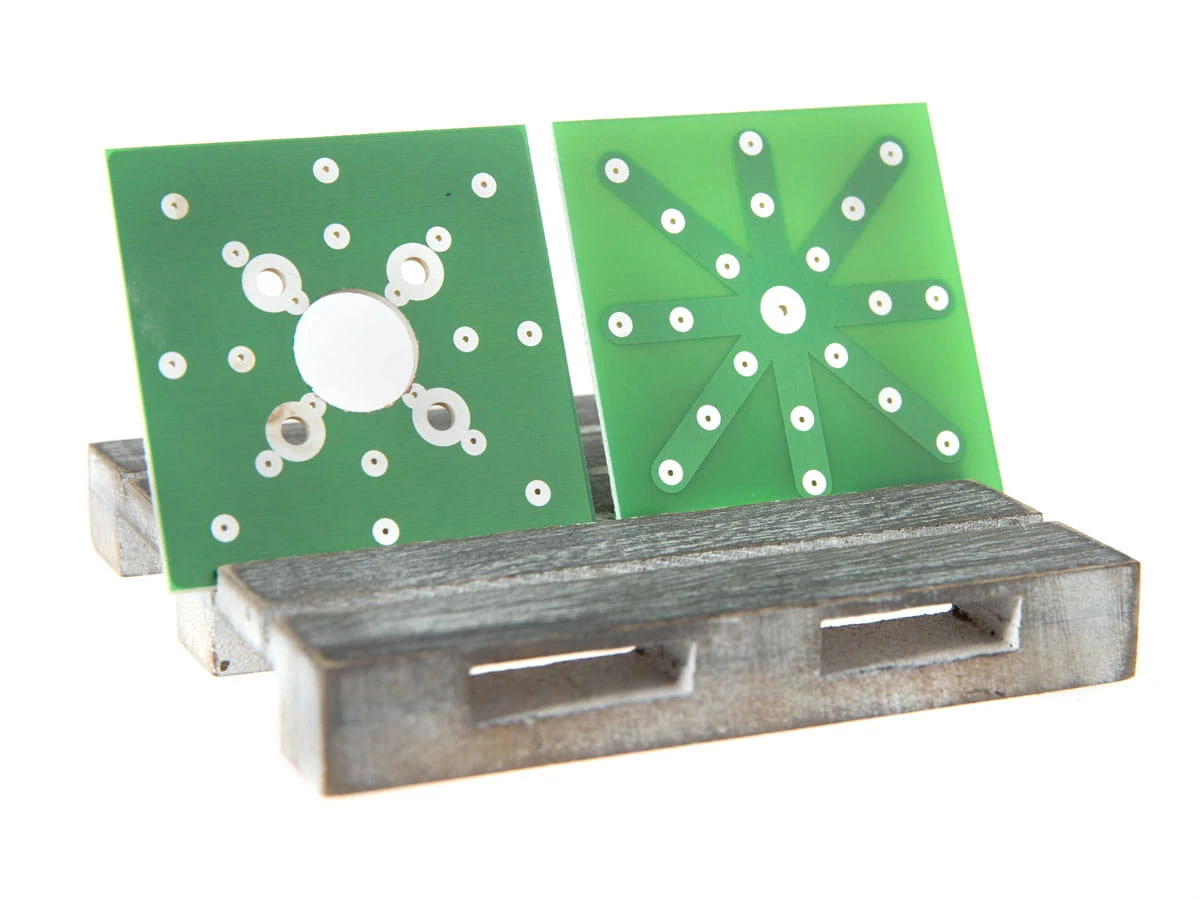

• Komplet fabrycznych płytek PCB - pierwsza z widocznymi opisami oraz otworami montażowymi do gniazda UC1.
• Druga płytka z polami lutowniczymi.

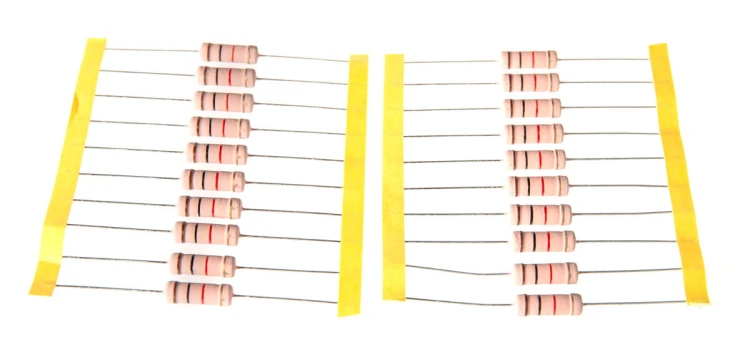

• Rezystory x 20 szt, Producent: SR PASSIVES  Montaż: THT Rezystancja: 1kΩ Moc: 5W

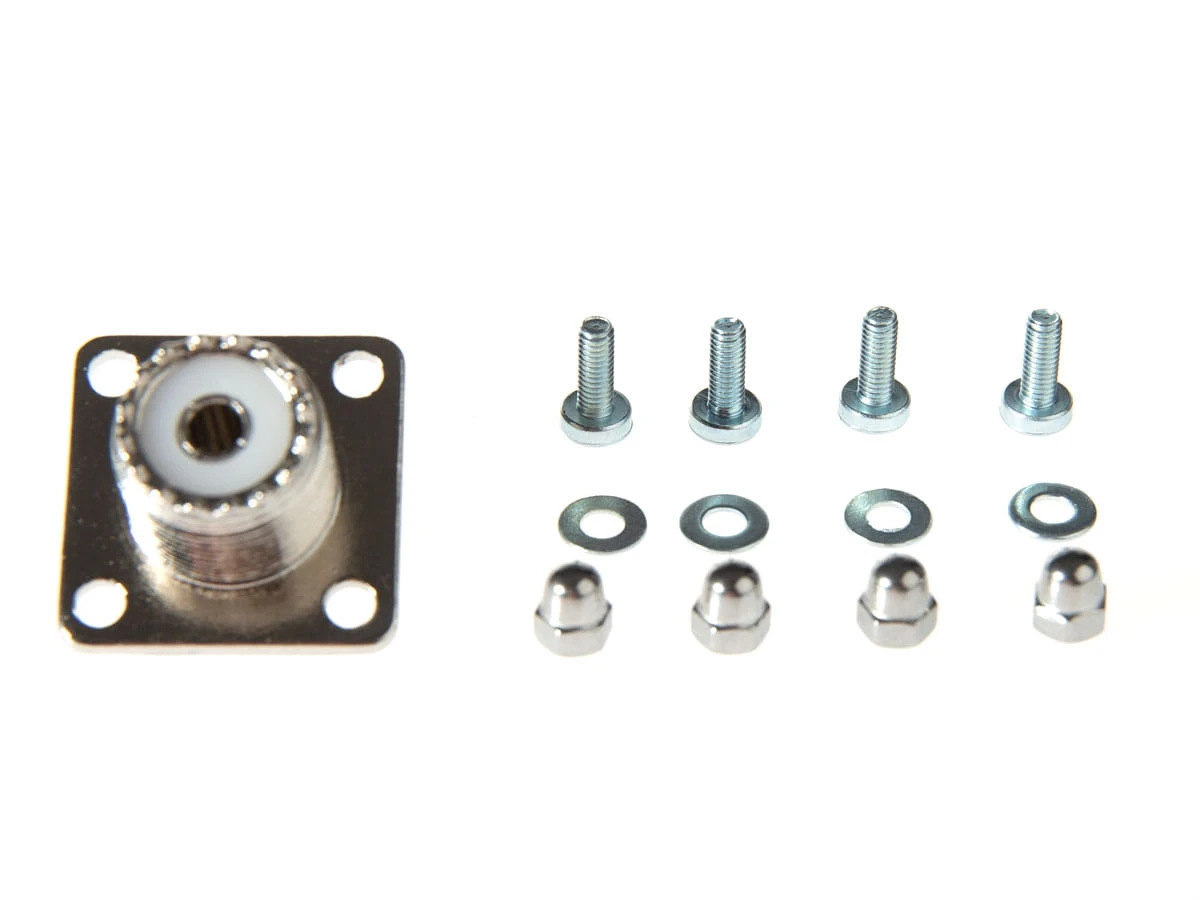

• Gniazdo UC1 x 1 szt
• Wkręt M3 x 8mm  x 4 szt
• Nakrętka kołpakowa M3 A2

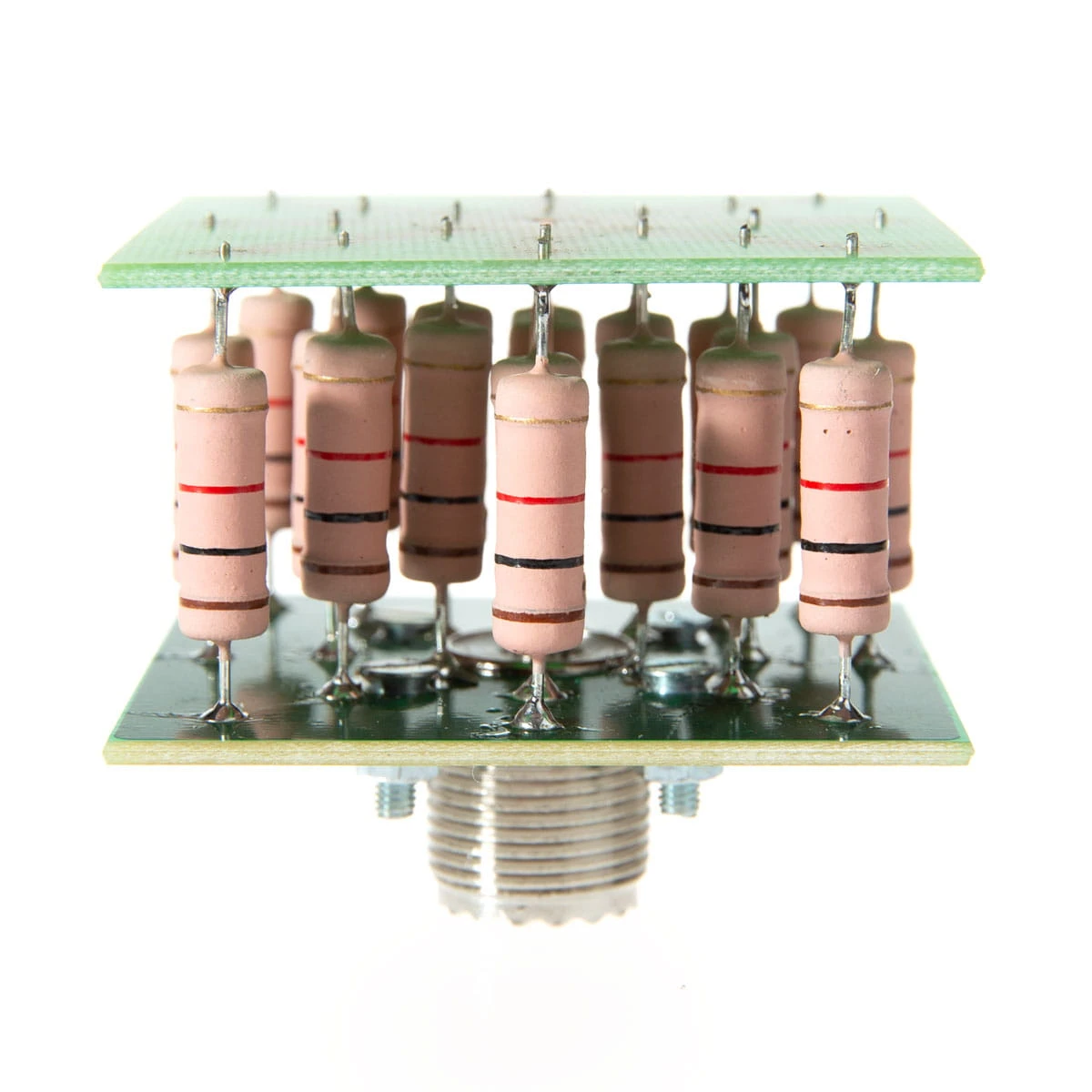

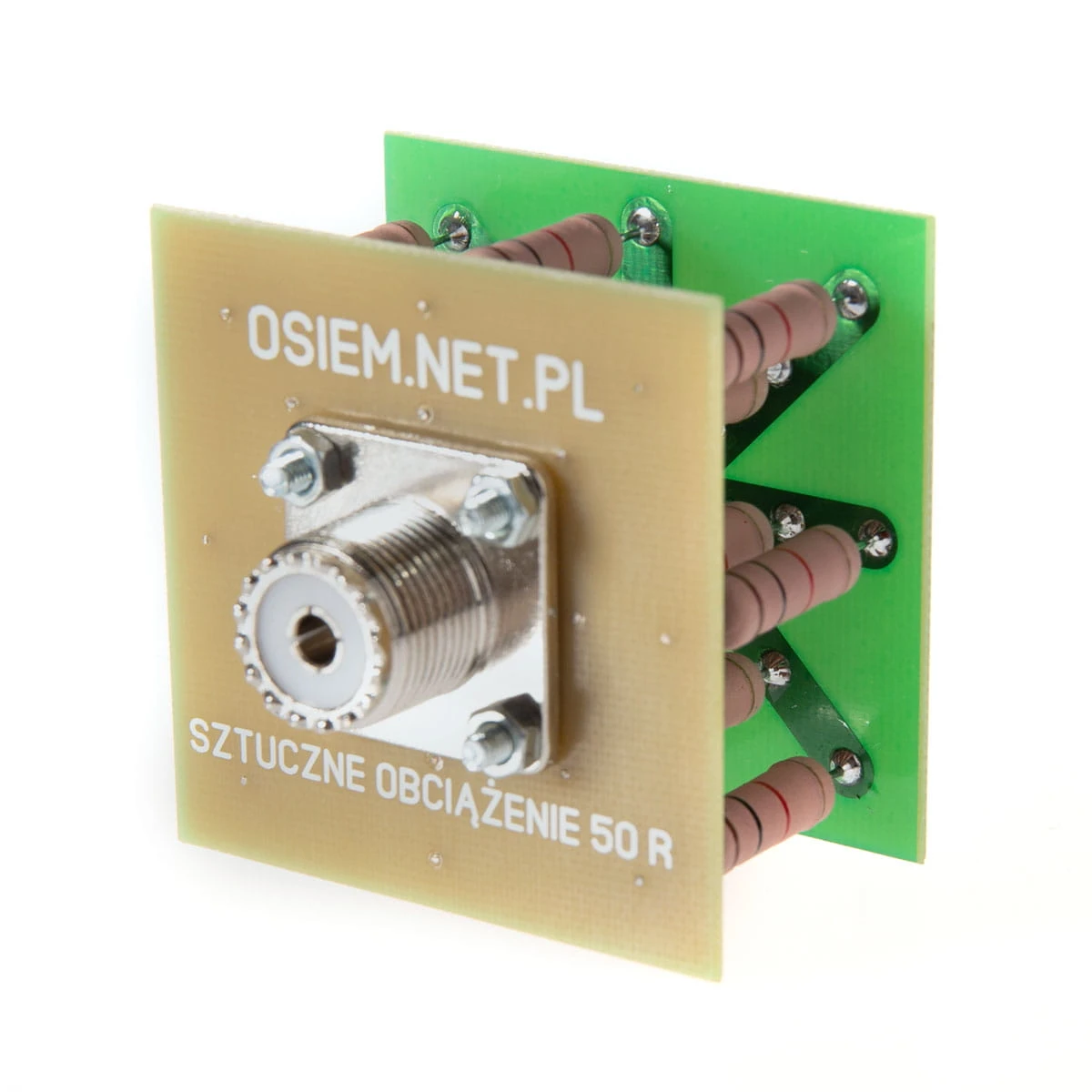

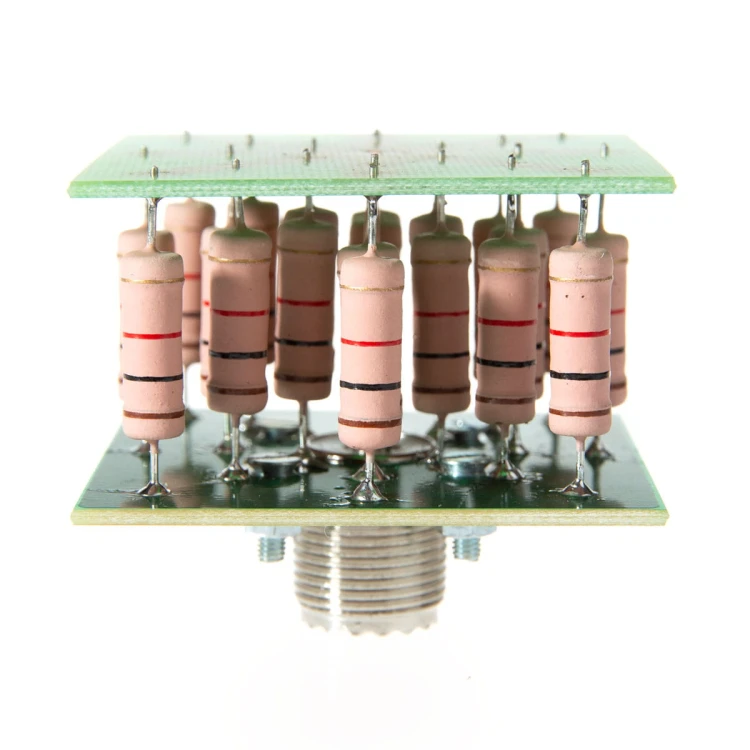

Przykład zmontowanego sztucznego obciążenia

Montaż tego zestawu nie wymaga specjalnej instrukcji. Należy jednak przeprowadzić go planując poszczególne jego etapy.

Na naszej stronie https://radiohobby.pl/projekty/sztuczne-obciazenie-50r-50-ohm/ szerszy opis, oraz proponowane etapy montażu.

Zobacz koniecznie test:

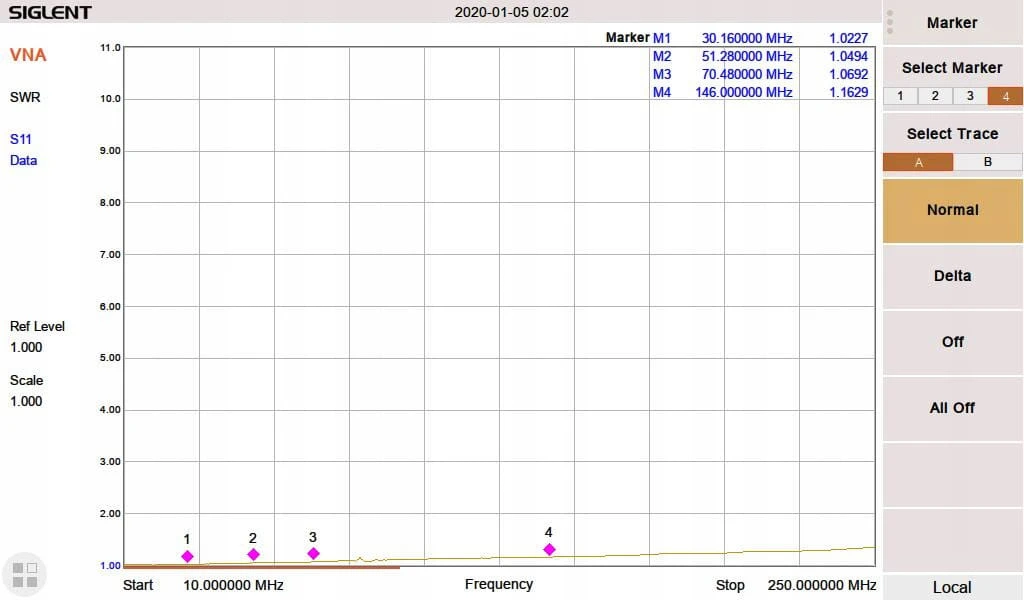

YouTube: https://youtu.be/4Tf07T2KwjU - film na którym Marek SQ7HJB testuje sztuczne obciążenie przy różnych mocach pokazując również wzrost temperatury układu.
