Konwerter do tunerów DVB-T

Zestaw do samodzielnego montażu konwertera do tunerów DVB-T.  (przygotowana pod obudowę Z5 - firmy Kradex)

Konstrukcja dobrze znana w tej lub podobnej postaci dla tych wszystkich, którzy swój Tuner DVB-T wykorzystują jako odbiornik SDR.

UP Konwerter, który możemy zbudować z oferowanego zestawu, jest niezbędny by, bez ingerencji w tuner "poszerzyć" jego zakres odbieranych częstotliwości i cieszyć się odbiorem np stacji krótkofalarskich w zakresie KF.

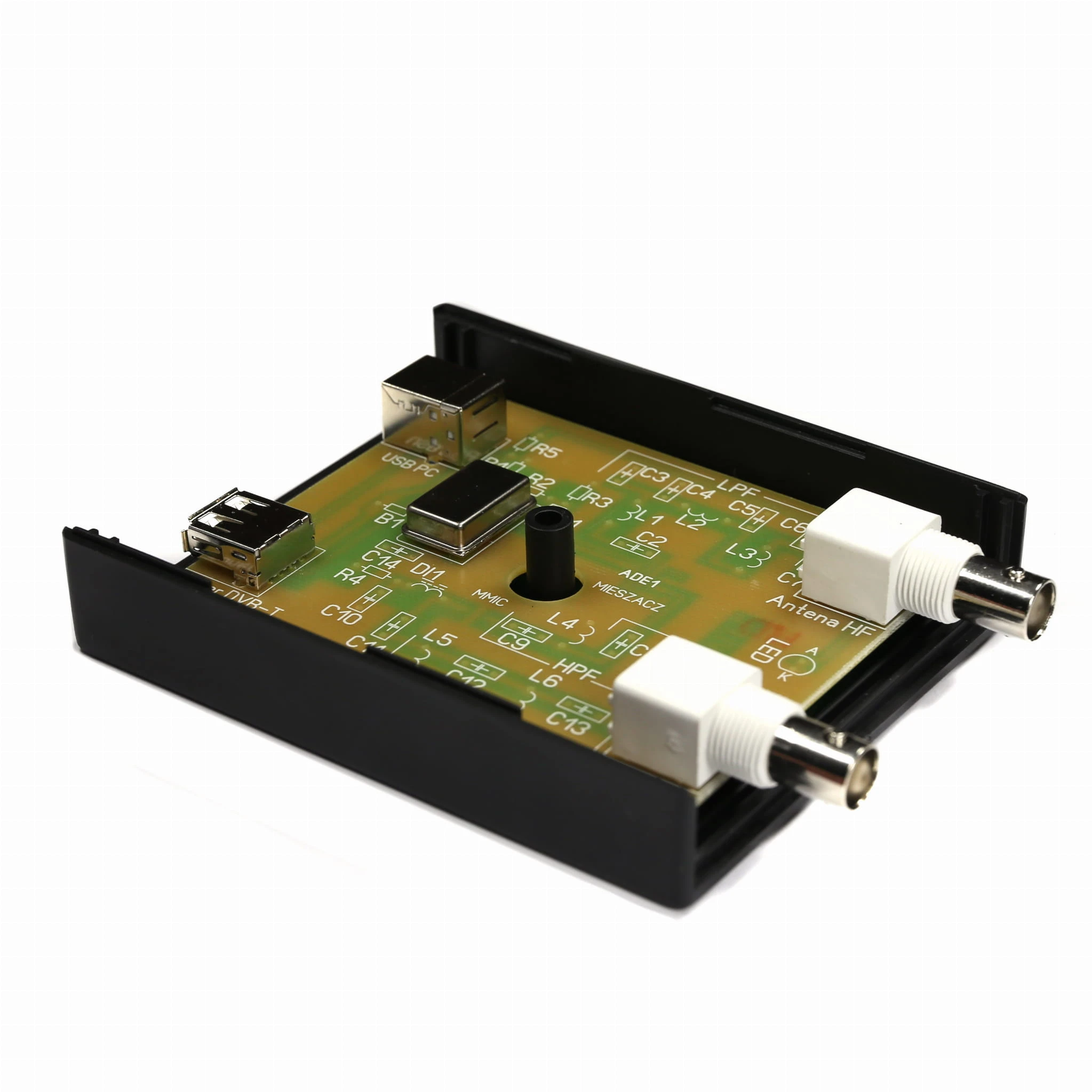

W sprzedaży wciąż dostępne są Tunery DVB-T z chipsetem RTL2832U, które przy użyciu odpowiedniego oprogramowania dają możliwość nasłuchu w zakresie około 25 - 1700 MHz. Od tego typu Tunera zaczynaliśmy i do tego typu odbiornika powstała pierwsza wersja konwertera. Jak możecie przeczytać na naszej stronie powstało kilka wersji wprowadzane były kosmetyczne zmiany zasada działania pozostawała ta sama. Dostosowaliśmy płytkę do obudowy Z5 firmy Kradex dodaliśmy diodę sygnalizującą napięcie w układzie.

Często zadajecie pytanie czy do srebrnego tunera się nadaje i czy odbiera lepiej? Co do pierwszej części pytania, odpowiadamy tak nadaje sie do każdego odbiornika do którego możemy podpiąć antenę i którego zakres będzie odbierał daną interesującą nas modulację oraz odbierał zakres częstotliwości po konwerterze. Zakładając że chcemy posłuchać 3.700 MHz czyli pasmo 80m z naszego zakresu krótkofalarskiego wyliczenia dla odbiornika będą następujące:

3.710MHZ + 64MHZ = 67,710MHz

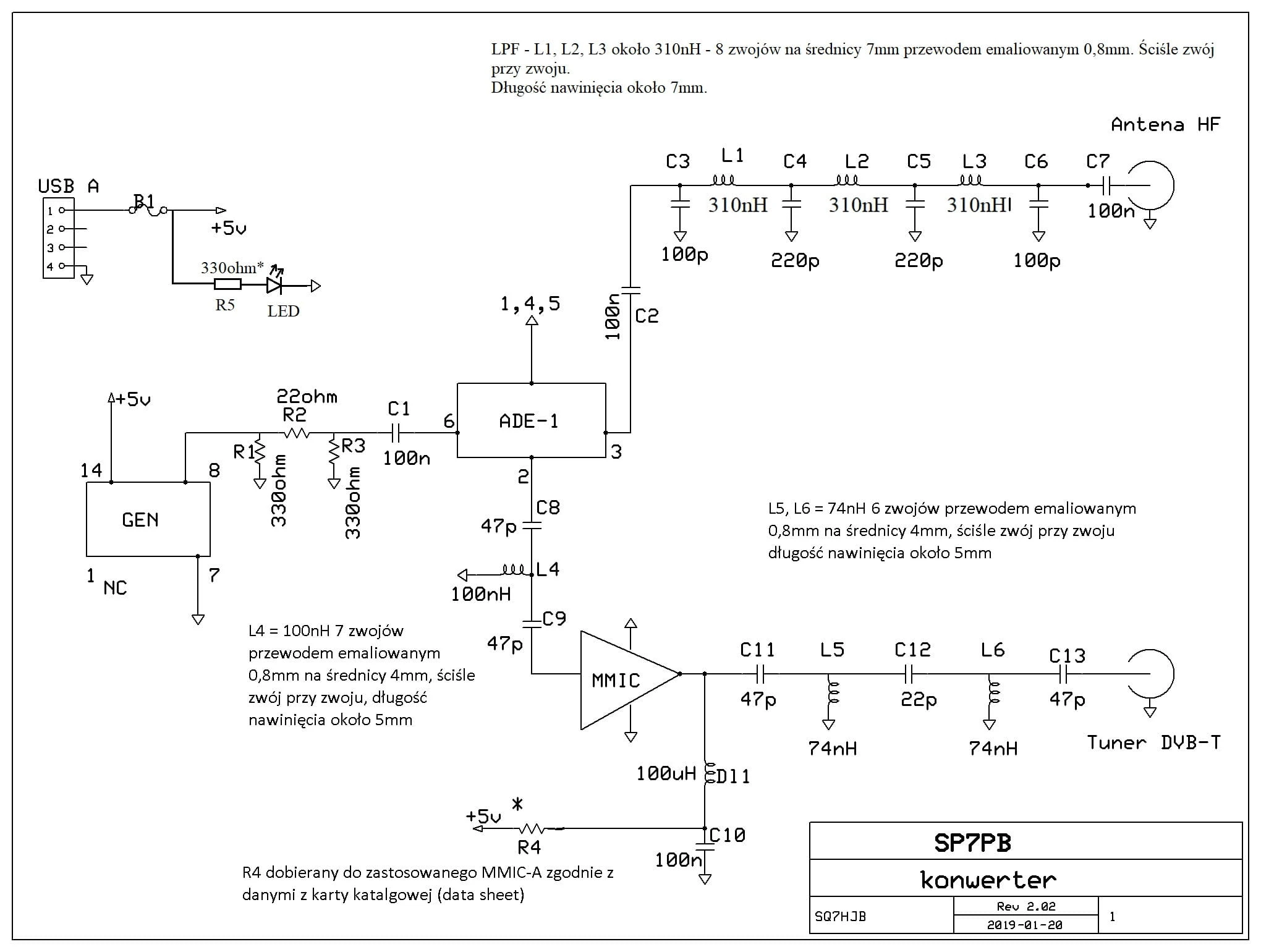

Więcej na temat zasady działania oraz samej konstrukcji możemy przeczytać na stronie Klubu Łączności SP7PB oraz RadioHobby.pl

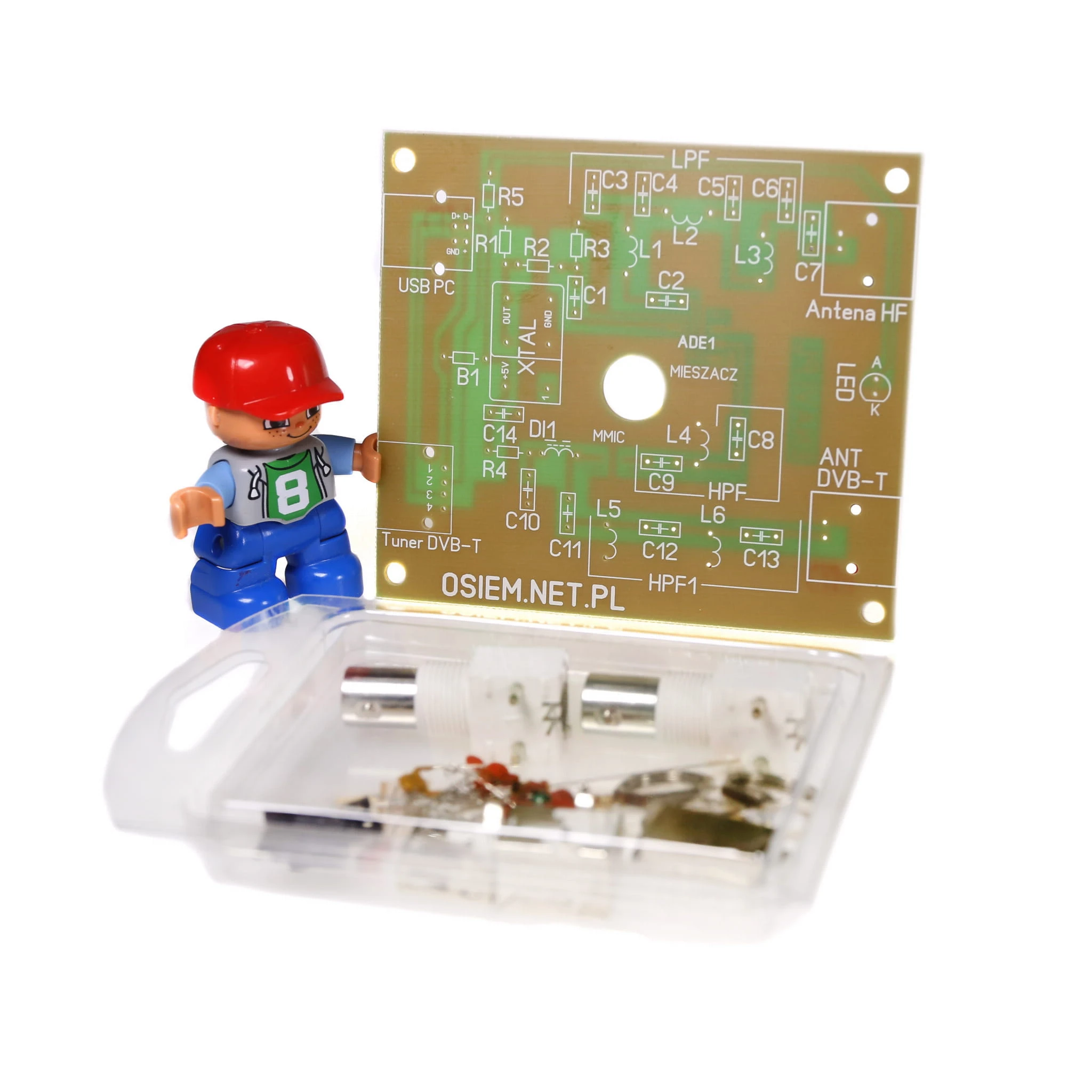

Co w zestawie UP Konwertera?

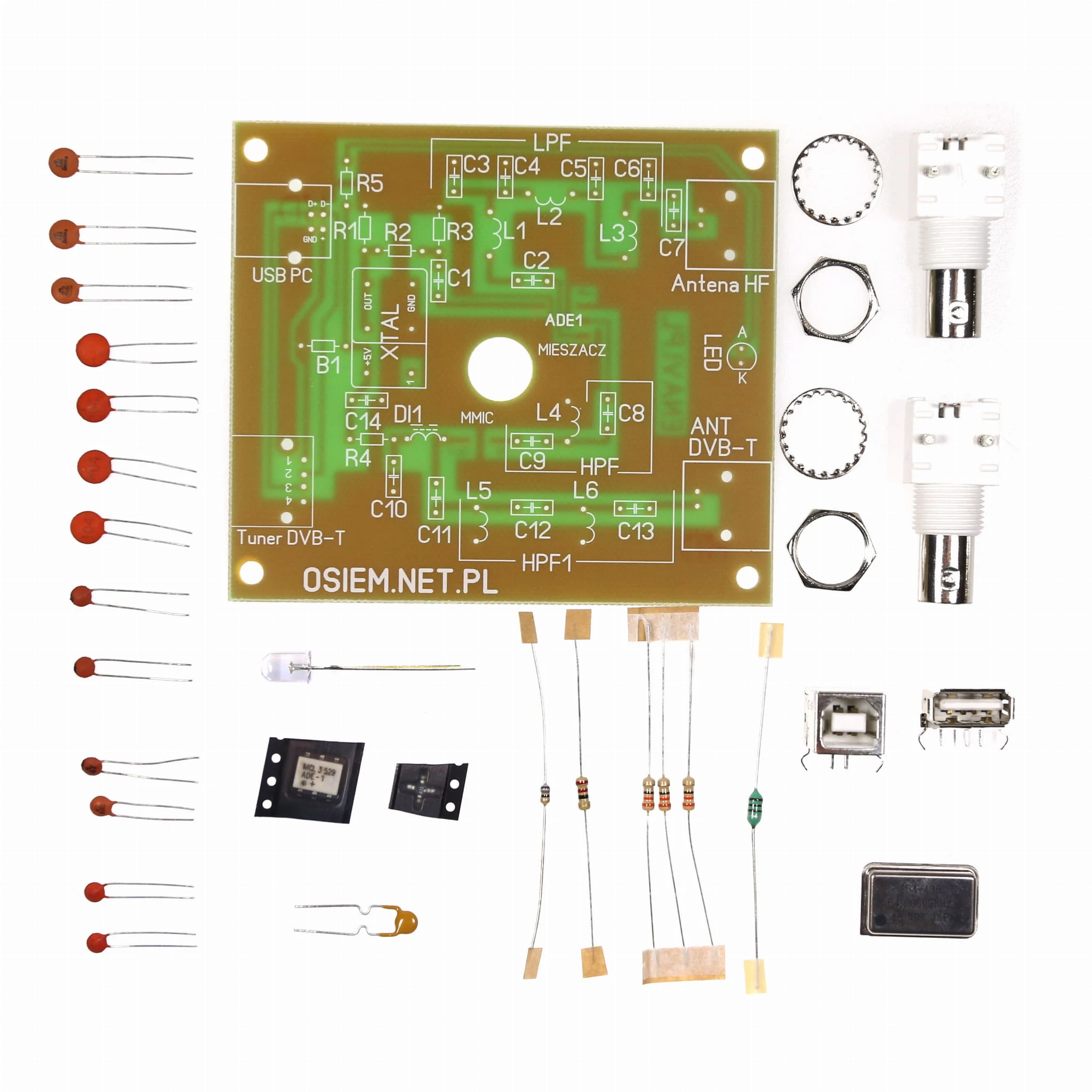

Zestaw zawiera - elementy elektroniczne potrzebne do zmontowania konwertera.

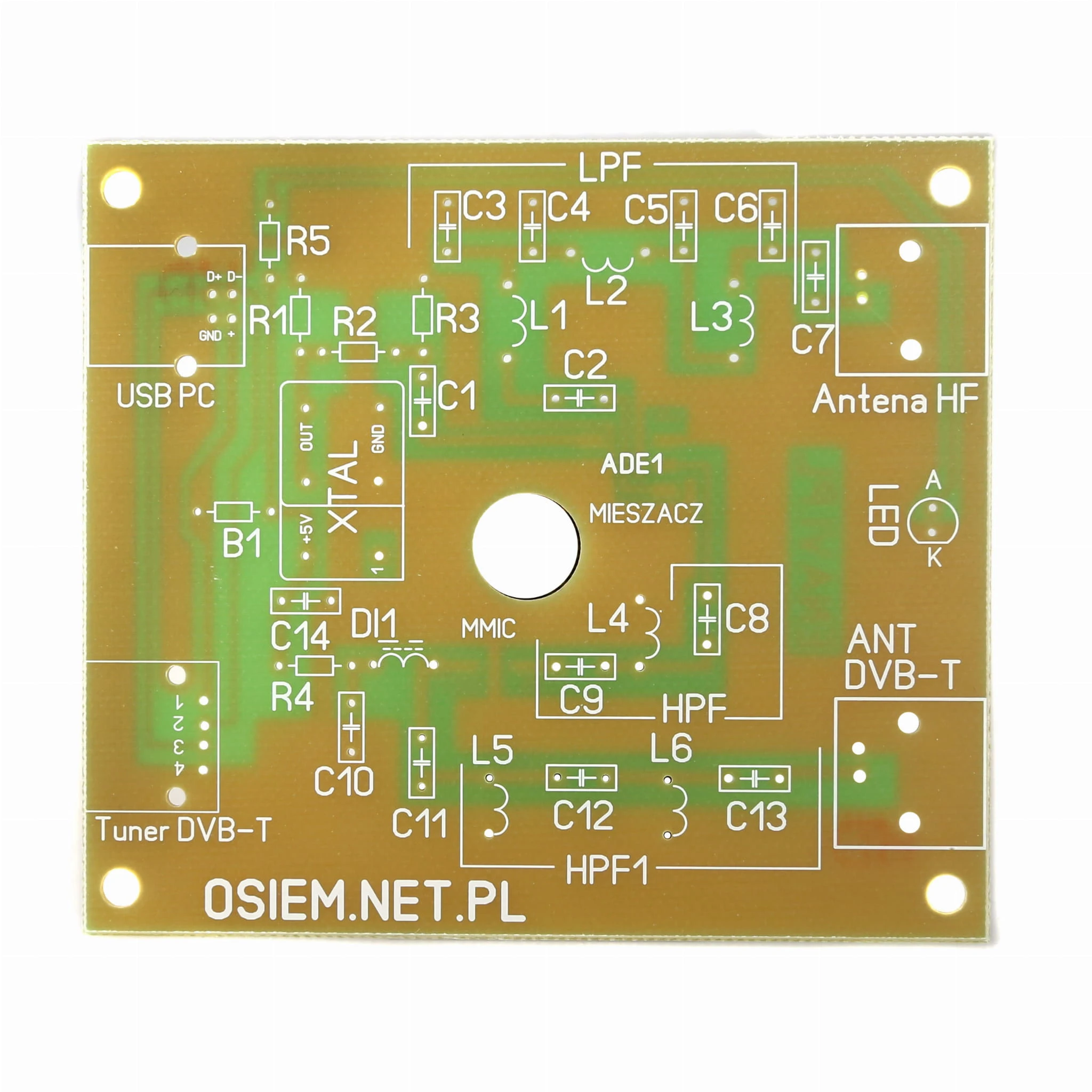

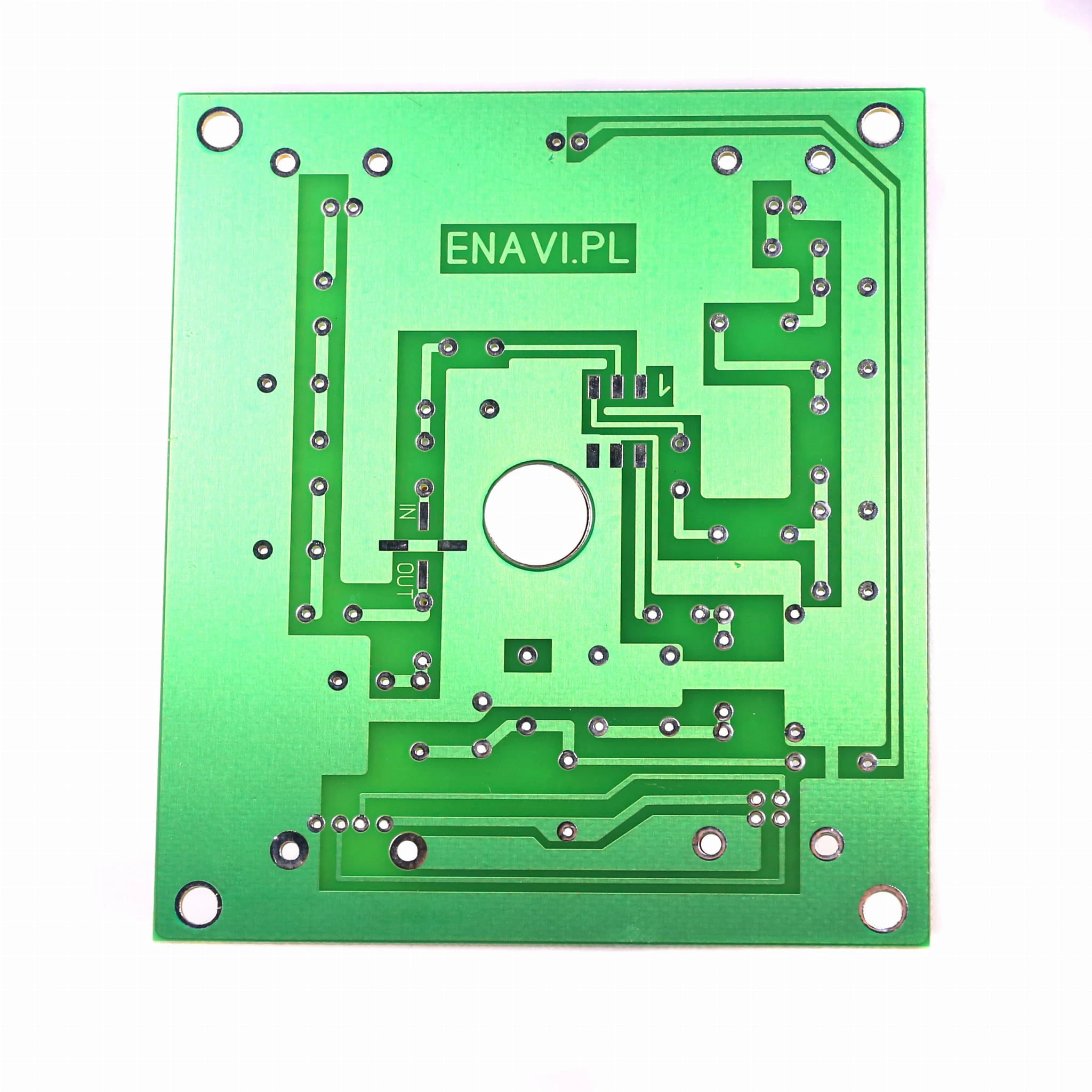

• PCB
• elementy elektroniczne

Do zmontowania zestawu potrzebna jest podstawowa wiedza elektroniczna, sprzęt do lutowania oraz umiejętność lutowania układów elektronicznych.

Zestaw nie zawiera obudowy należ ja zakupić osobno w miarę możliwości i dostępności również w naszym sklepie :)
