Wzmacniacz audio LM386N
Miniaturowy wzmacniacz audio na bazie układu LM386N, idealny do prostych projektów DIY. Niskie napięcie zasilania 4-12VDC, kompaktowy rozmiar i możliwość pracy bez dodatkowych komponentów czynią go doskonałym wyborem dla początkujących i hobbystów
Kod produktu: LM386N
Kod kreskowy:
Opis
Ten wzmacniacz audio oparty na układzie LM386N to doskonałe rozwiązanie dla wszystkich, którzy chcą zbudować prosty i funkcjonalny wzmacniacz o mocy wyjściowej do 1W.
LM386N jest jednym z najpopularniejszych układów stosowanych w projektach DIY, charakteryzującym się niskim poborem prądu oraz łatwością w implementacji. Wzmacniacz działa przy napięciu zasilania od 4V do 12V, co sprawia, że jest idealny do zastosowań mobilnych, zasilanych z baterii.
Łatwa możliwość regulacji wzmocnienia oraz niewielkie wymiary sprawiają, że ten układ jest świetnym wyborem zarówno do eksperymentowania, jak i do budowy bardziej zaawansowanych projektów audio.
Więcej informacji jak zawsze na naszej stronie w artykule poświęconym temu projektowi
https://radiohobby.pl/projekty/wzmacniacz-audio-lm386n/

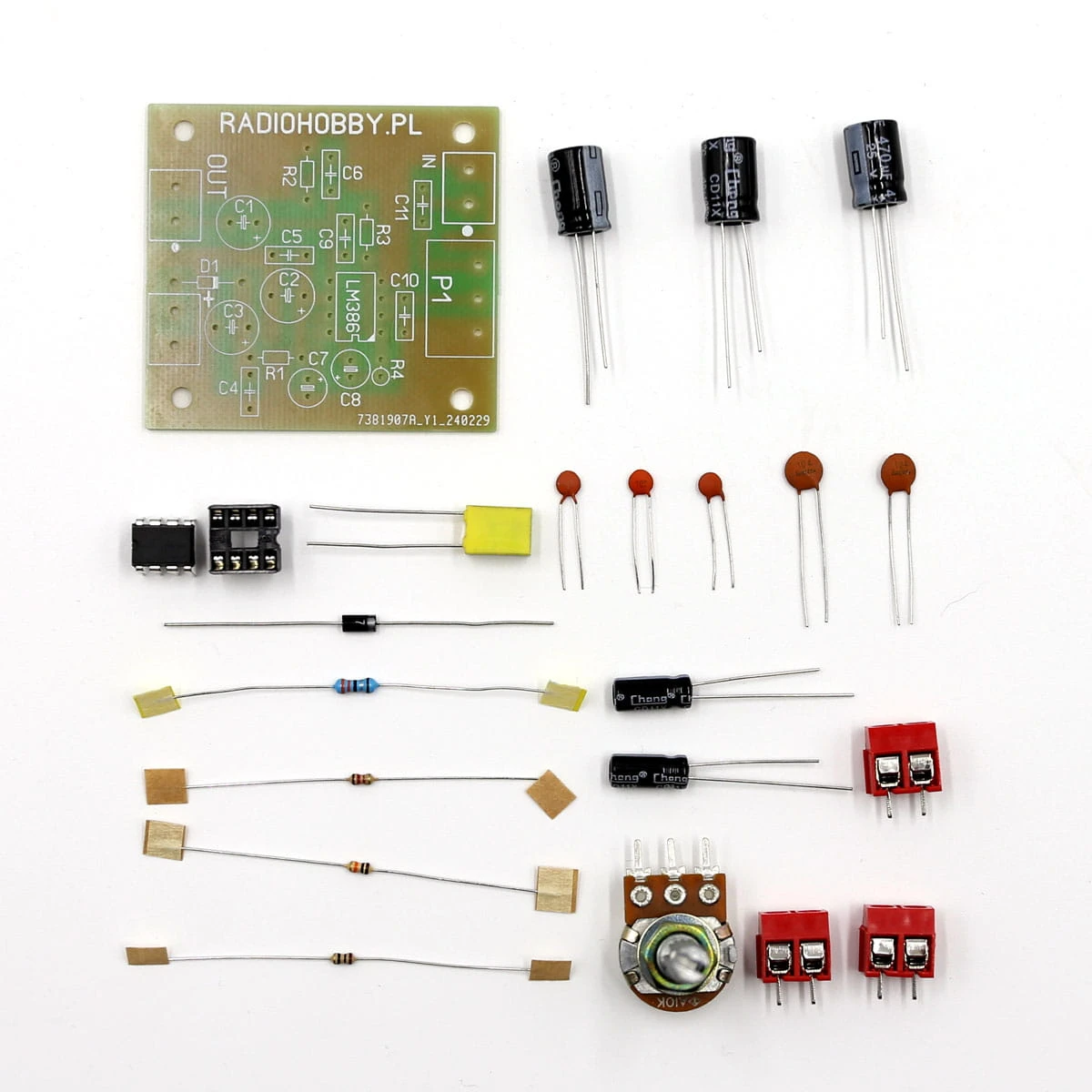

Co w zestawie?

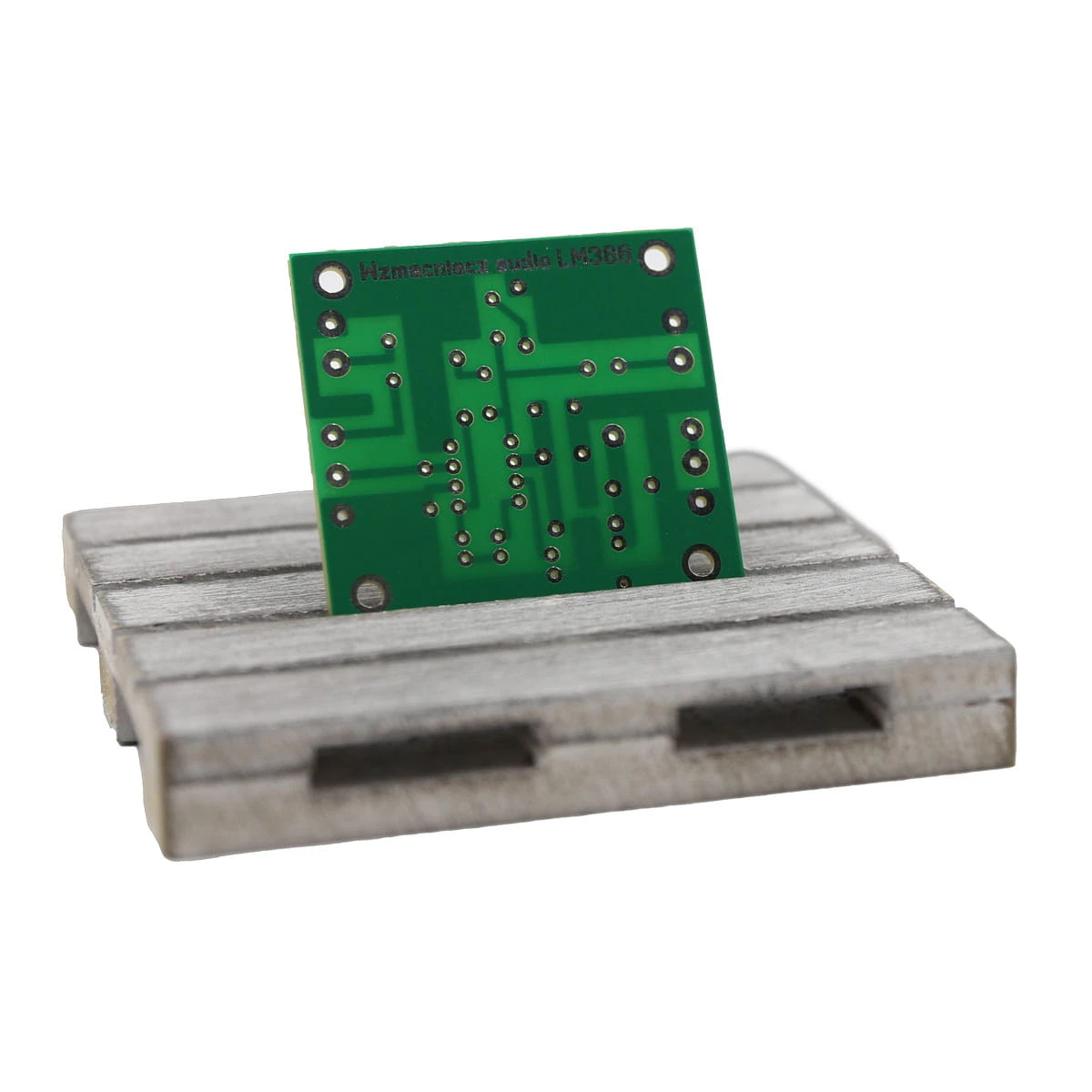

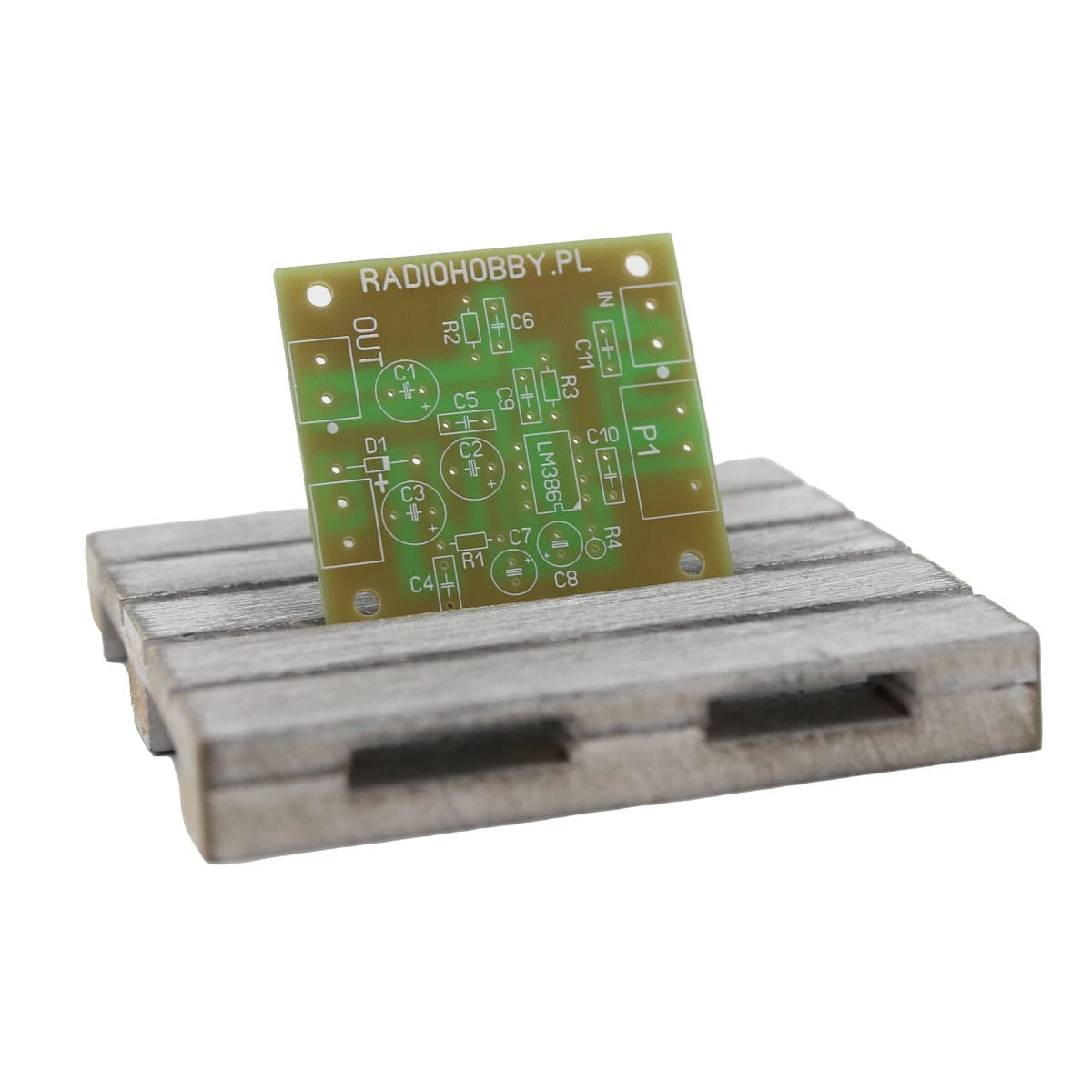

- PCB

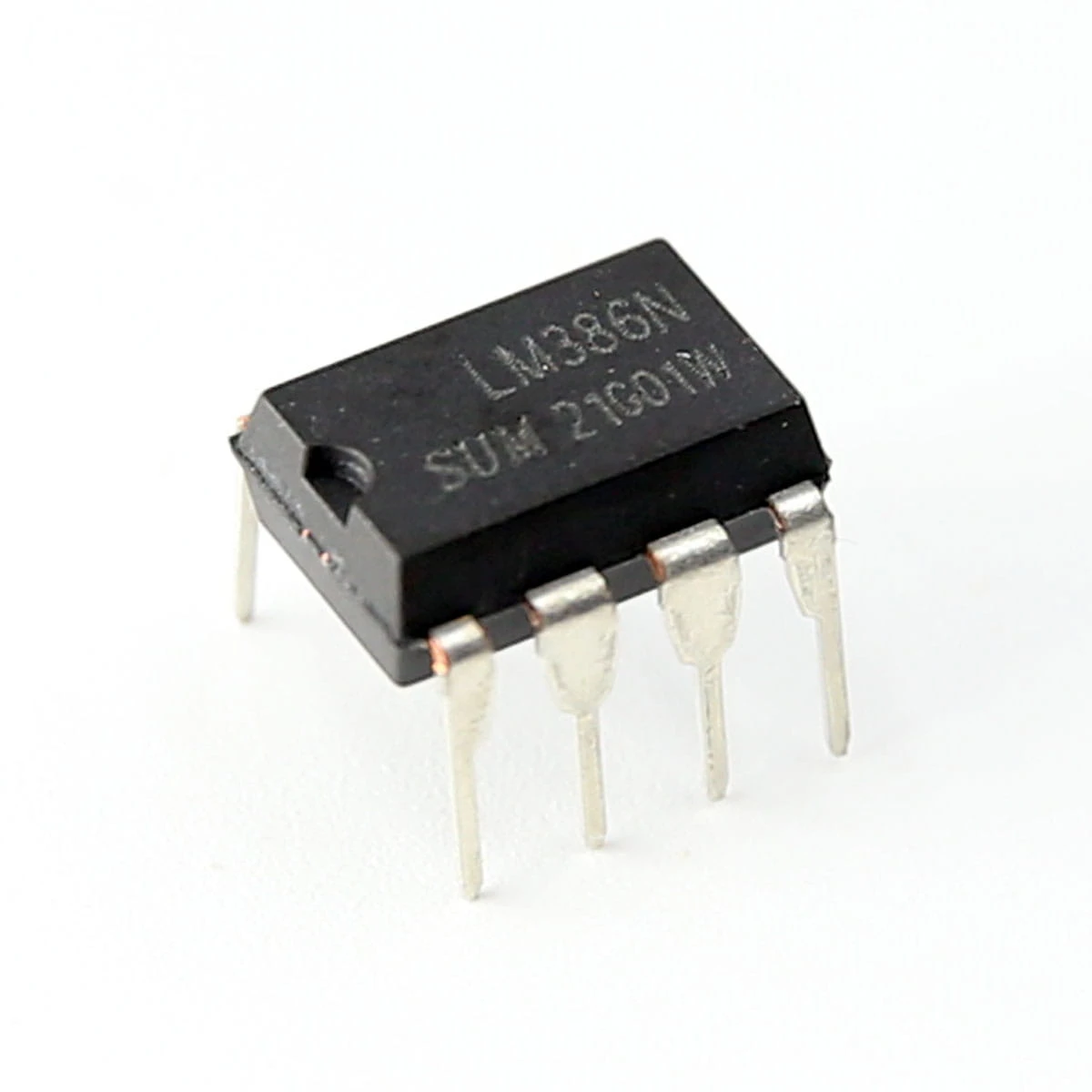

- U1 – LM386N
- D1 – 1N4007
- IN – ARK2
- OUT – ARK2
- ARK2
- Potencjometr 10k
- Podstawka 8
Rezystory
- R1 – 3,3R
- R2 – 10R
- R3 – 10k
- R4 – 1,2k
Kondensatory
- C1 – 220uF
- C2 – 470uF
- C3 – 470uF
- C4 – 100nF
- C5 – 100nF
- C6 – 47nF
- C7 – 10uF
- C8 – 10uF
- C9 – 33nF
- C10 – 1nF
- C11 – 1uF
