Zestaw do budowy anteny QRP End Fed HW

Planujesz pracę terenową z radiem lub masz ograniczone możliwości rozwieszenia anteny przy swoim QTH ?

Rozważ zbudowanie anteny typu End Fed HW przeznaczonej na pasma KF.

Jest to szeroko opisywana, a co ważniejsze równie chętnie stosowana konstrukcja anteny, której skuteczność, wielopasmowość oraz wymiary umożliwiają pracę zarówno w terenie jak i na stałym QTH.

Nasz zestaw to oczywiście początek przygody z ta konstrukcją. Początek, który dedykowany jest dla tych co lubią majsterkować i testować nowe konstrukcje lub dla tych co po zmontowaniu chcą spakować całość w plecak i ruszyć w teren by w kilka minut po wypakowaniu wołać CQ z górki, lasu, parku czy siedząc na swojej podmiejskiej działce rekreacyjno-wypoczynkowej ;)

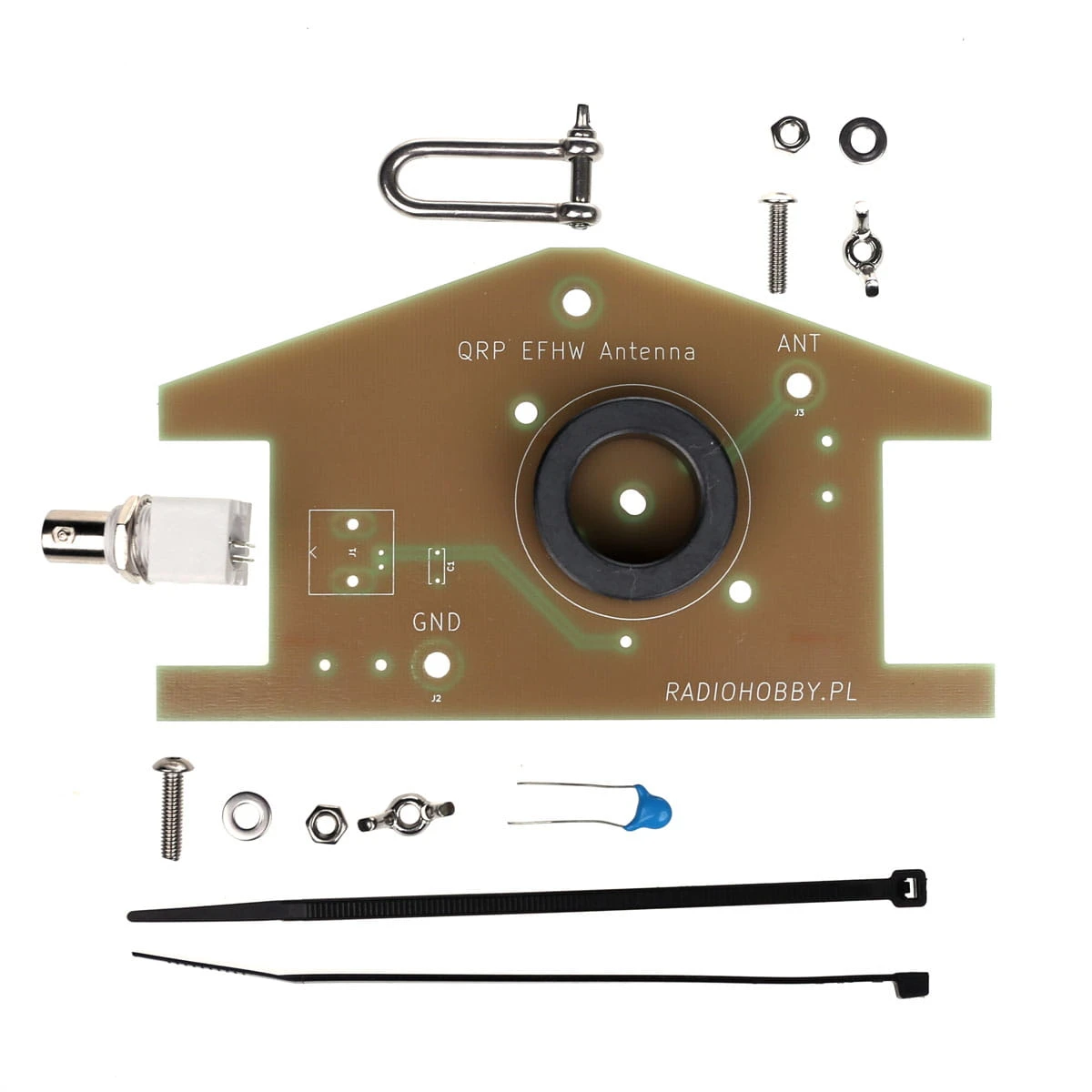

Co w zestawie:

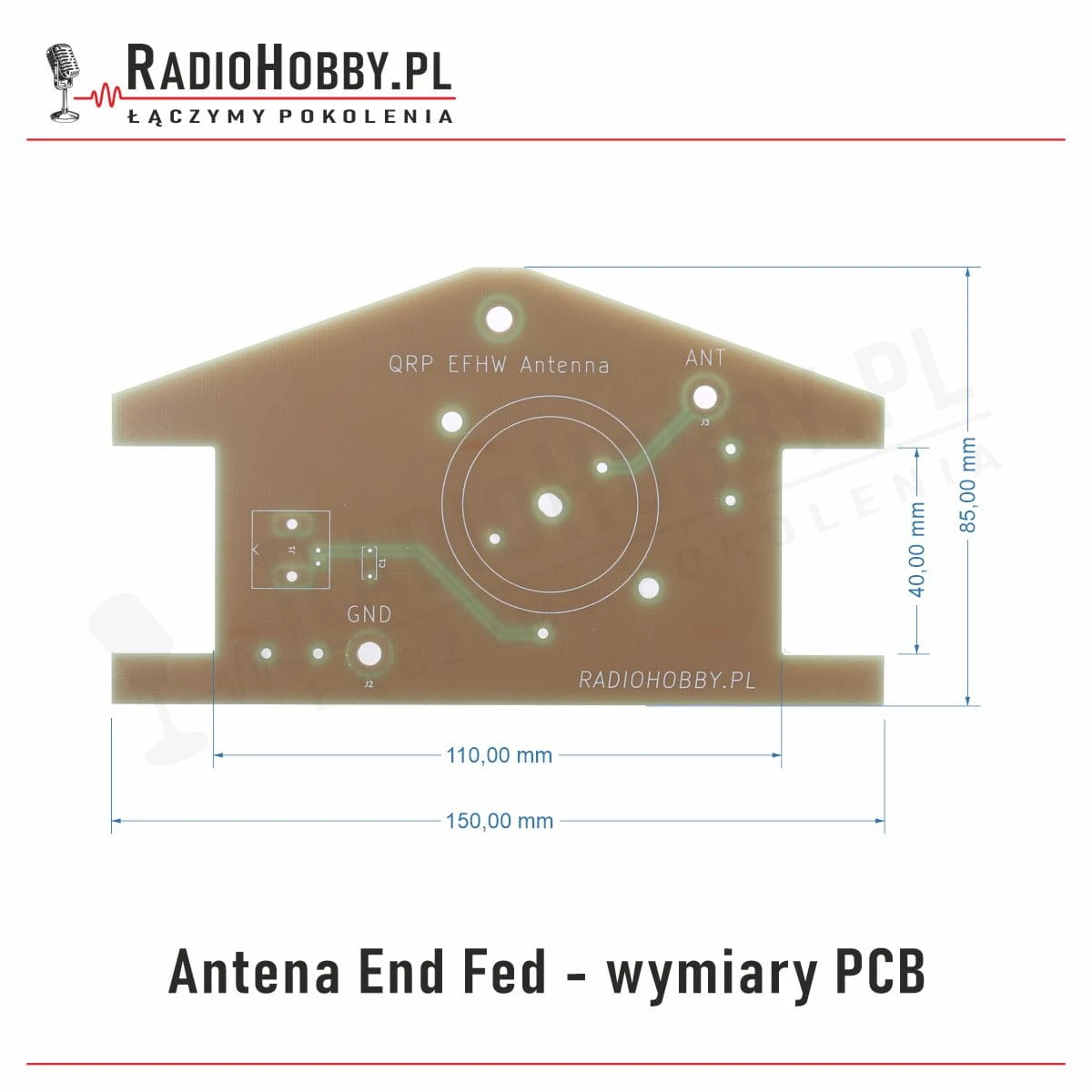

- PCB - konstrukcyjnie pomyślana tam by na czas transportu nawinąć przewód antenowy

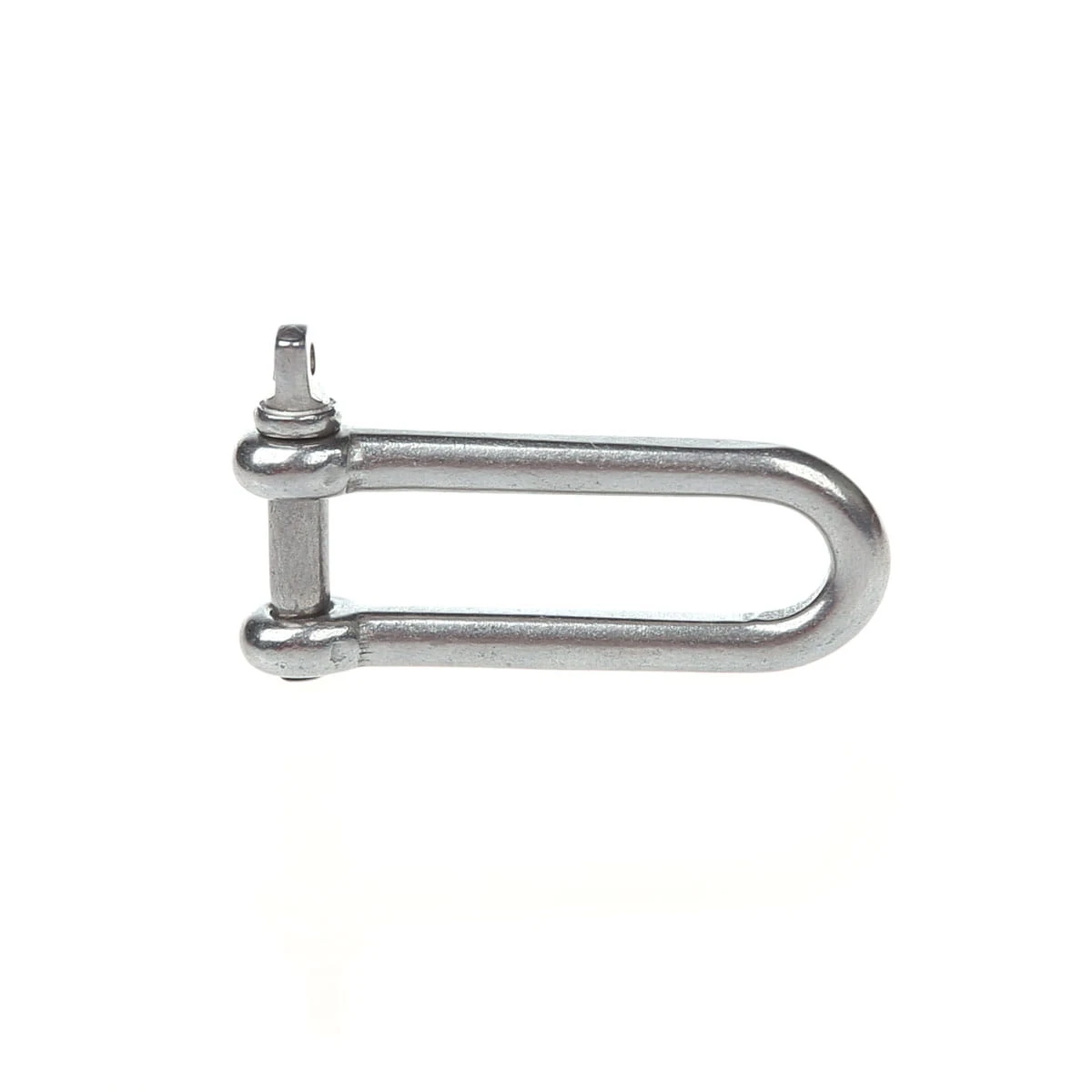

- szekla - by było można również ten koniec podciągnąć do góry

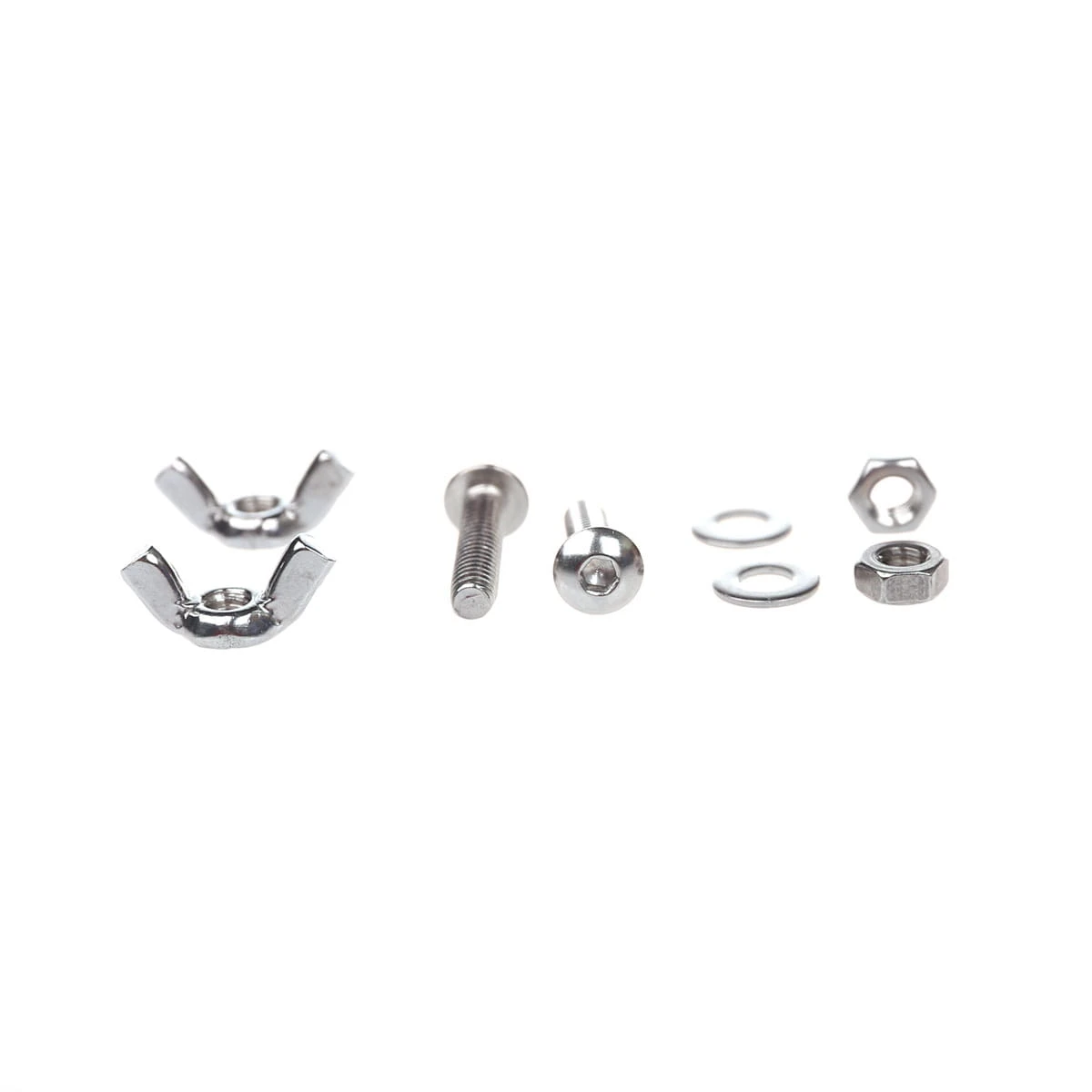

- 2 x kpl - śrubki, podkładki, nakrętki oraz nakrętki motylkowe (skrzydełkowe) nie korodujące stal nierdzewna

- gniazdo BNC - do podłączenia naszego TRX-a

- kondensator -150pF 3kV

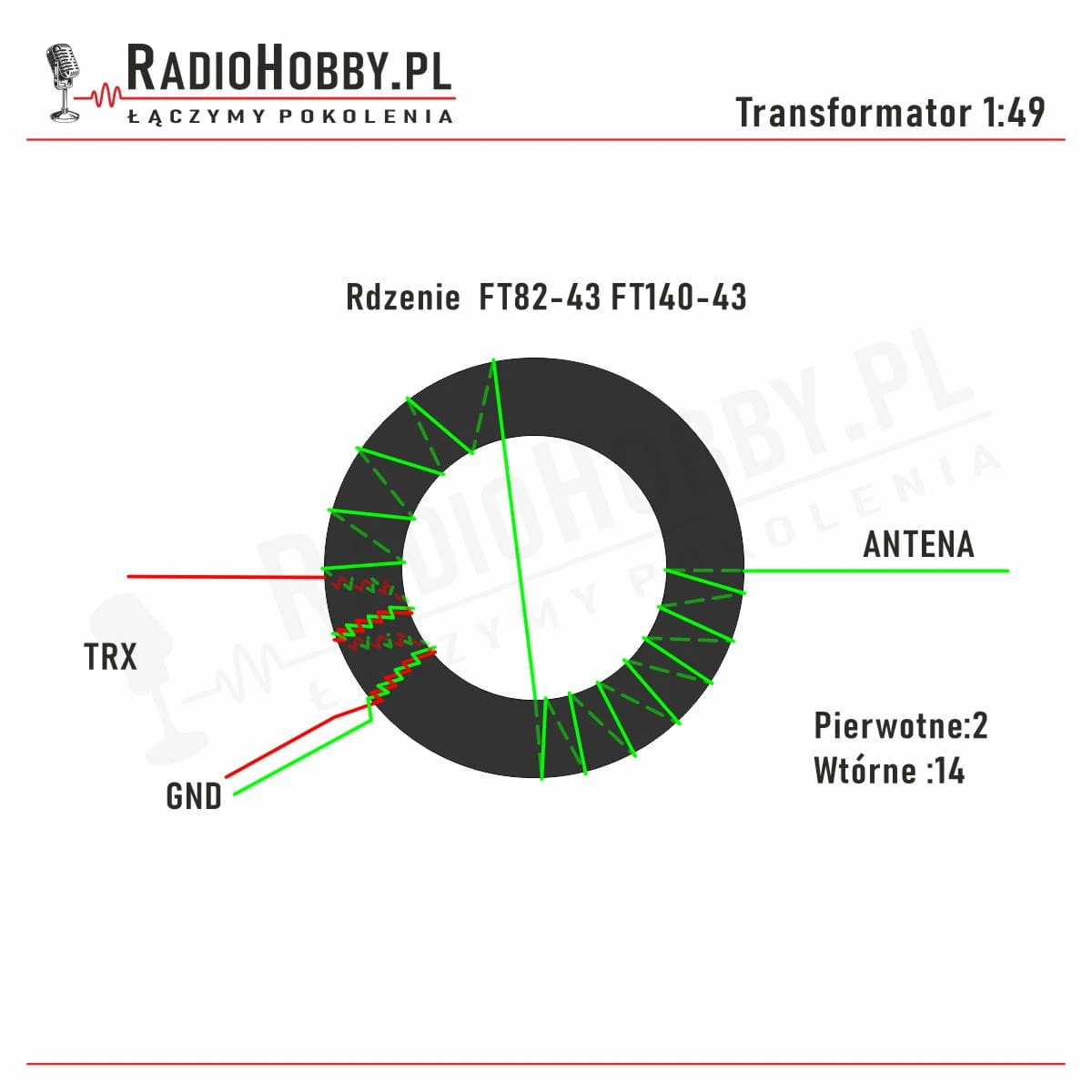

- rdzeń ferrytowy - FT140-43

- opaski kablowe -  dwie opaski do mocowania rdzenia

Co potrzebne:

- chęci do zmontowania, lutownica oraz wiedza jak jej użyć ;)

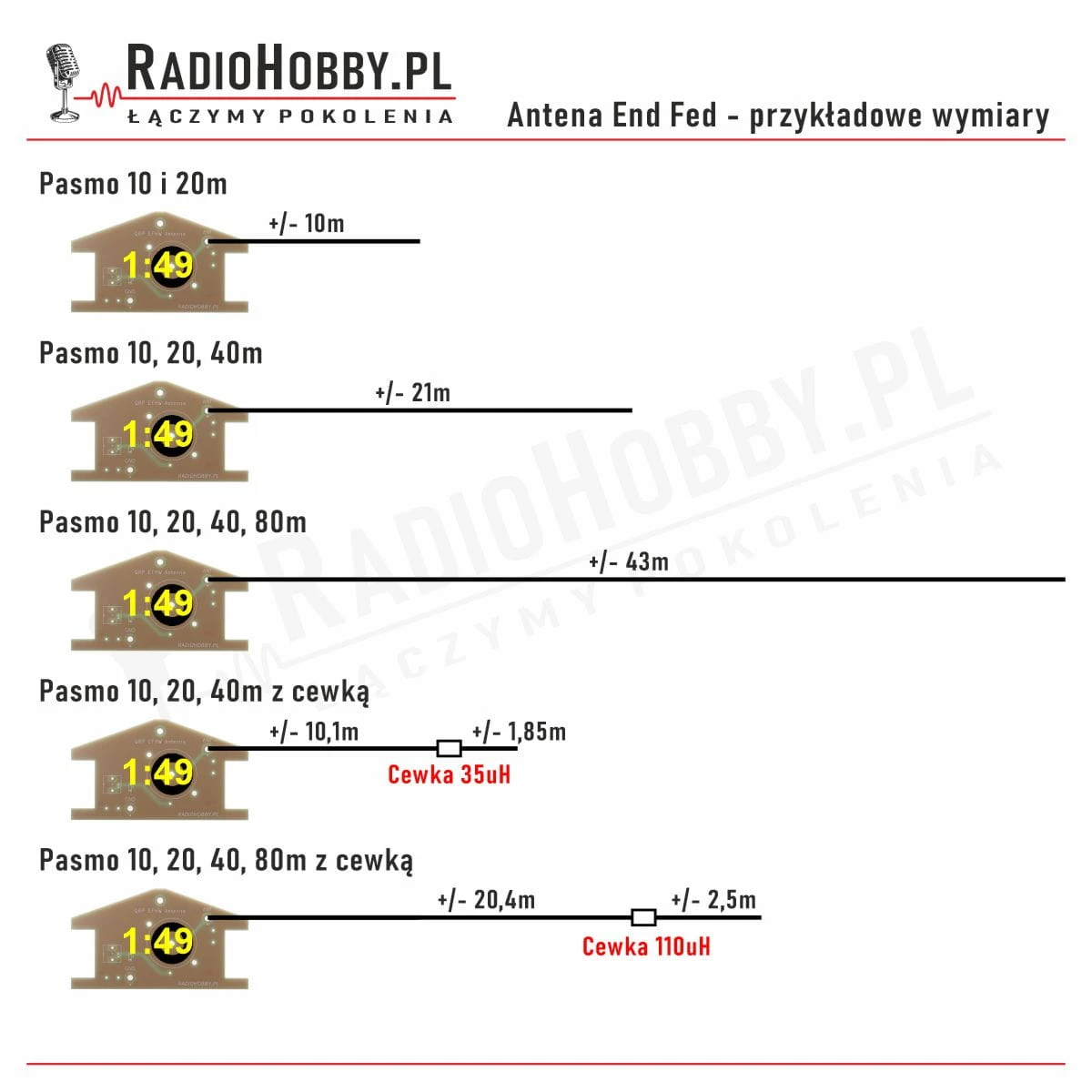

- przewód z którego chcemy wykonać promiennik anteny. Jaki? Najlepiej linka by łatwo się zwijało. Jaki długi? A to zależy od założeń projektowych i miejsca którym dysponujemy do pracy na pasmach 10,20,40 m przyjmuje się w przybliżeniu +/-21m ( z delikatnym plusem na docinki i lutowanie)

- dodatkowy przewód do wykonania przeciwwagi. Tu zdania są podzielone stosować czy nie zacisk jest przygotowany na PCB są również śrubki do mocowania oceńcie sami która wersja jest dla Was lepsza, skuteczniejsza.

- linki do mocowania w terenie

- przewód koncentryczny do TRX-a

Tyle by zacząć dalej to już czysta zabawa i eksperymentowanie. Można dołożyć cewkę, można zmieniać długość promiennika dostosowując się do kolejnych niższych lub wyższych pasm. To wszystko można w oparciu o podstawę którą stanowi np nasz zestaw do budowy anteny typu EFHW

W sprzedaży również inne zestawy wzbogacone o dodatkowe elementy zapraszamy

Więcej informacji jak zwykle na naszej stronie

https://radiohobby.pl/projekty/antena-efhw-end-fed-halfwave/
