ZetaSDR - odbiornik SDR

Projekt ZetaSDR co jakiś czas wraca do sprzedaży w odpowiedzi na zainteresowanie prostym odbiornikiem SDR.

Jak zwykle po szerszy opis odsyłamy do naszej stronie gdzie opiszemy proponowane etapy montażu

https://radiohobby.pl

Zestaw umożliwia zmontowanie i uruchomienie prostego odbiornika radiowego na pewien określony wycinek pasma.

Poniżej pokazujemy przykładowe wyliczenia w zależności od zastosowanego kwarcu Q1; Q2

Na szerokość odbieranego wycinka pasma ma wpływ oczywiście użyta karta muzyczna w naszym komputerze.

Wyliczenia są dość oczywiste jeżeli Q1 mamy wartość 28.500 MHz /4 otrzymujemy pasmo które będziemy odbierali czyli 7.125 MHz. Reasumując generator pracuje z częstotliwością cztery razy wyższą niż odbierane pasmo.

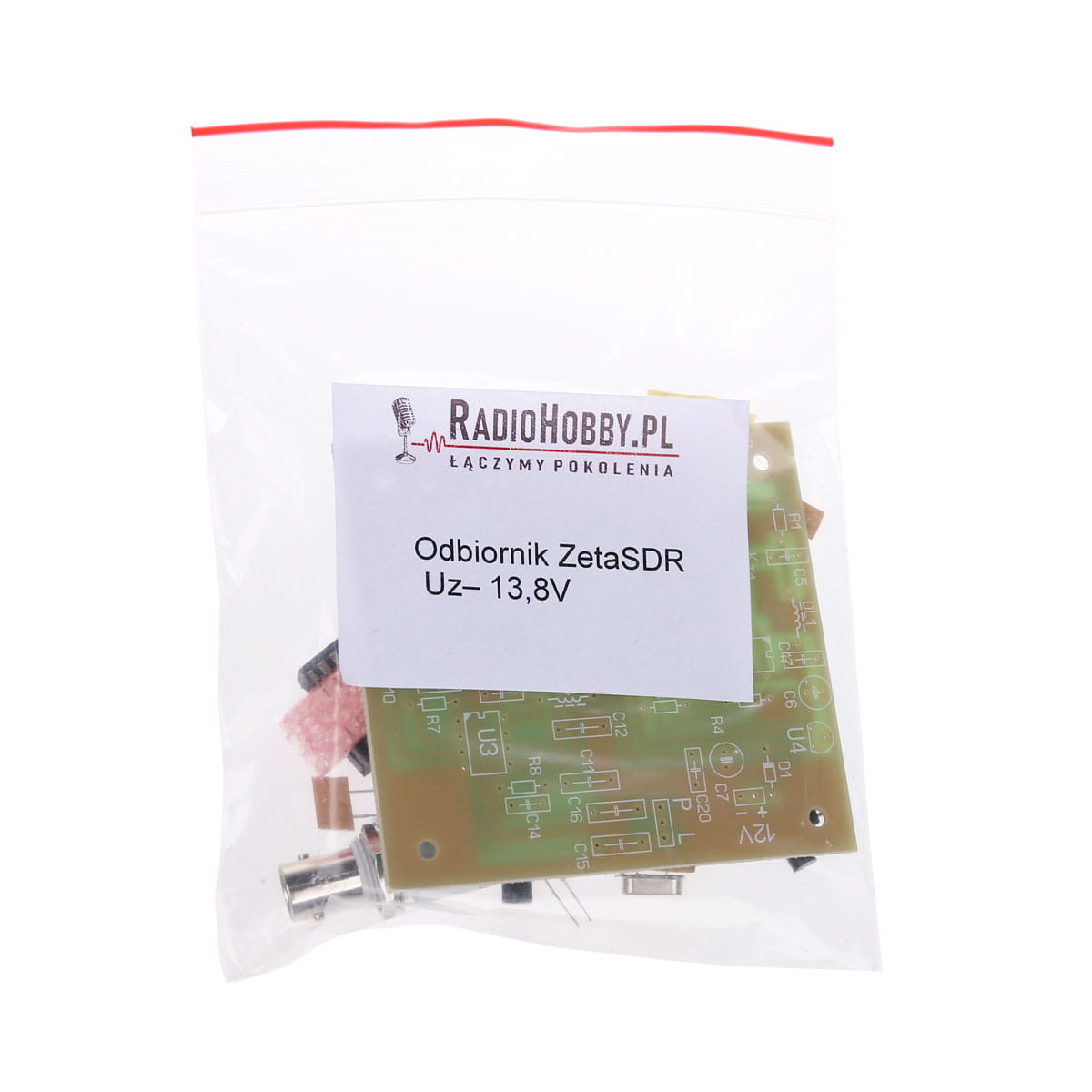

Co w zestawie:

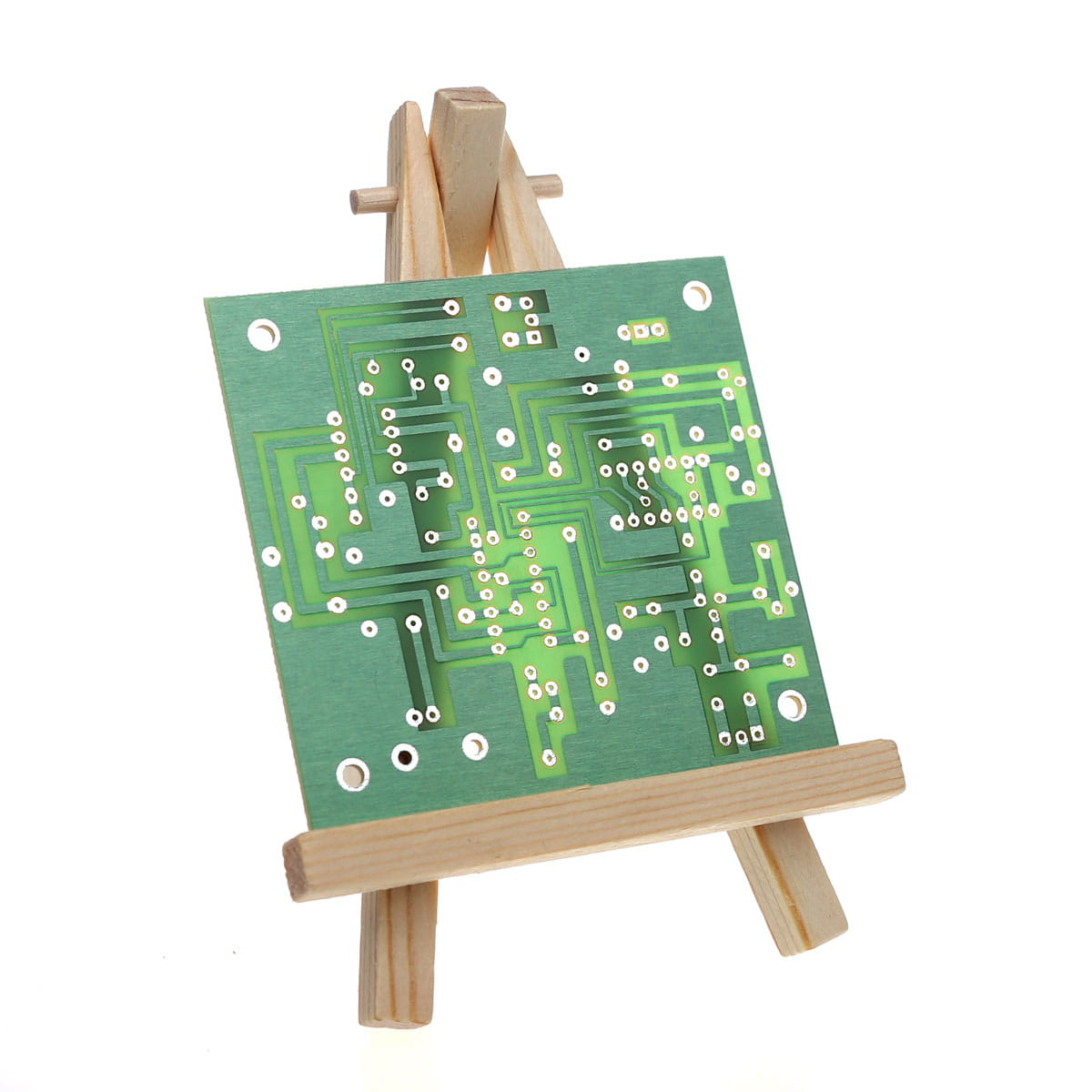

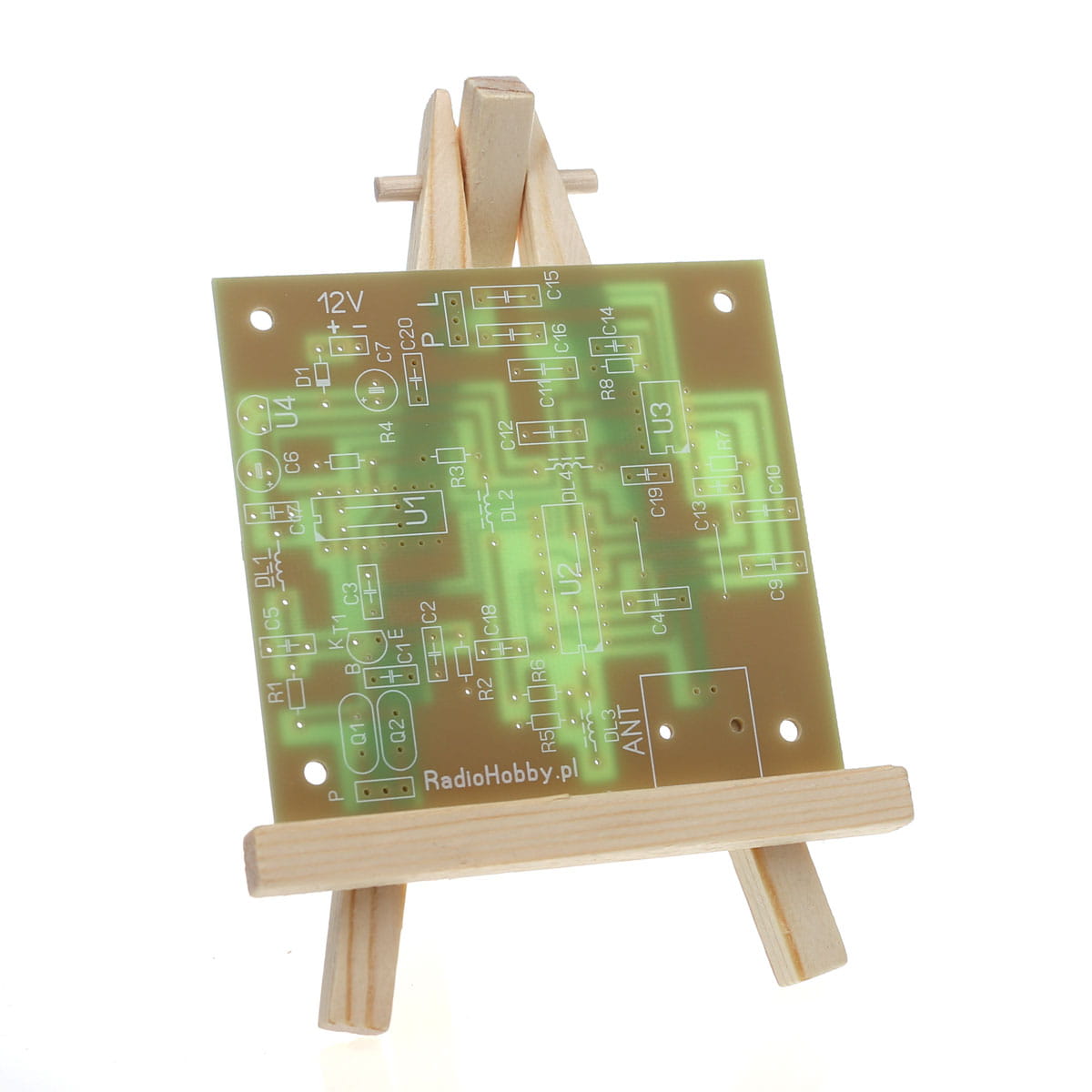

• fabryczne PCB

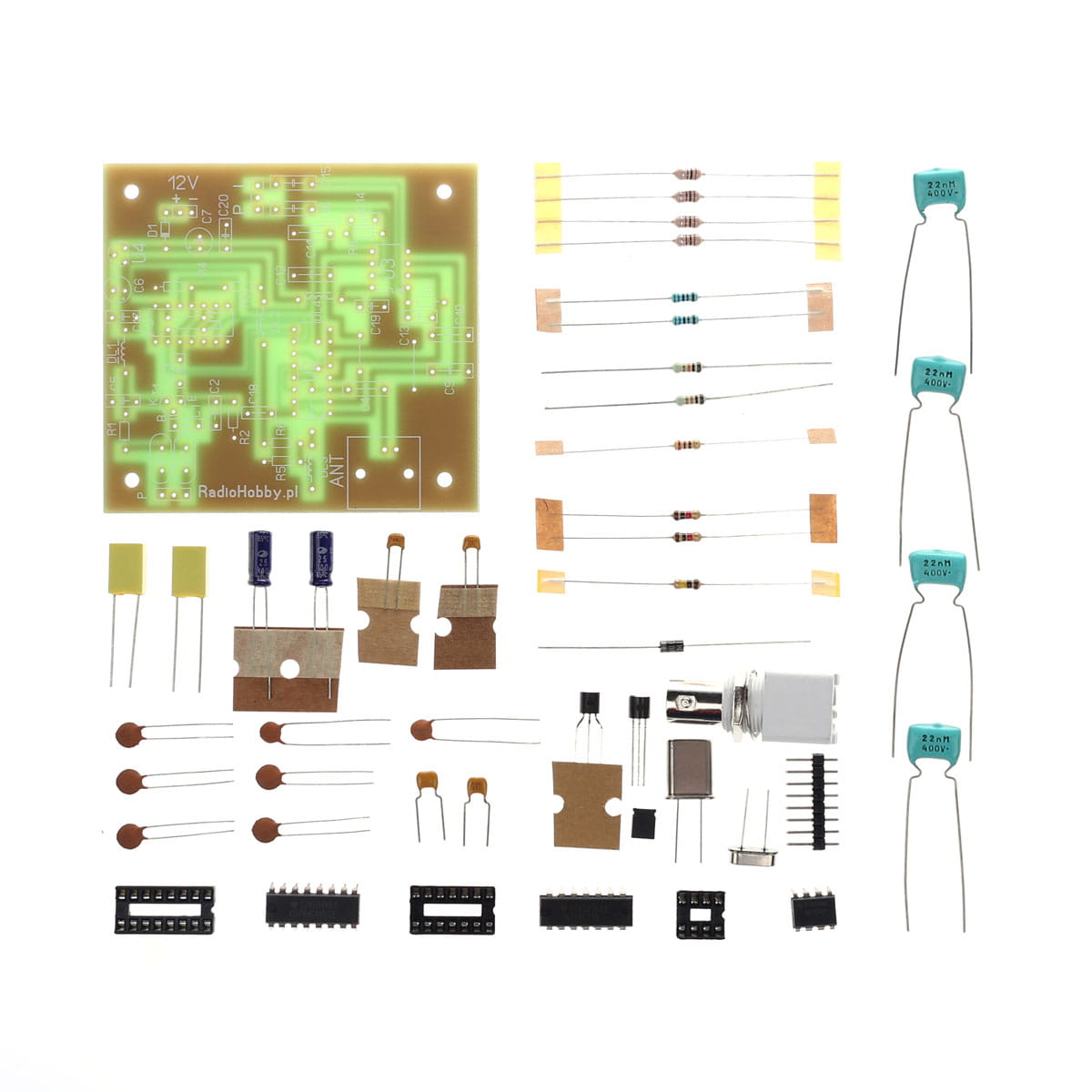

• komplet elementów elektronicznych
• Q1 - ; Q2- 28,500 MHz

Co potrzebne:

• umiejętność lutowania
• znajomość podstaw elektroniki
• komputer z kartą dźwiękową wraz z odpowiednim oprogramowaniem do obsługi SDR
• do zasilania układu potrzebujemy zasilania 12VDC
