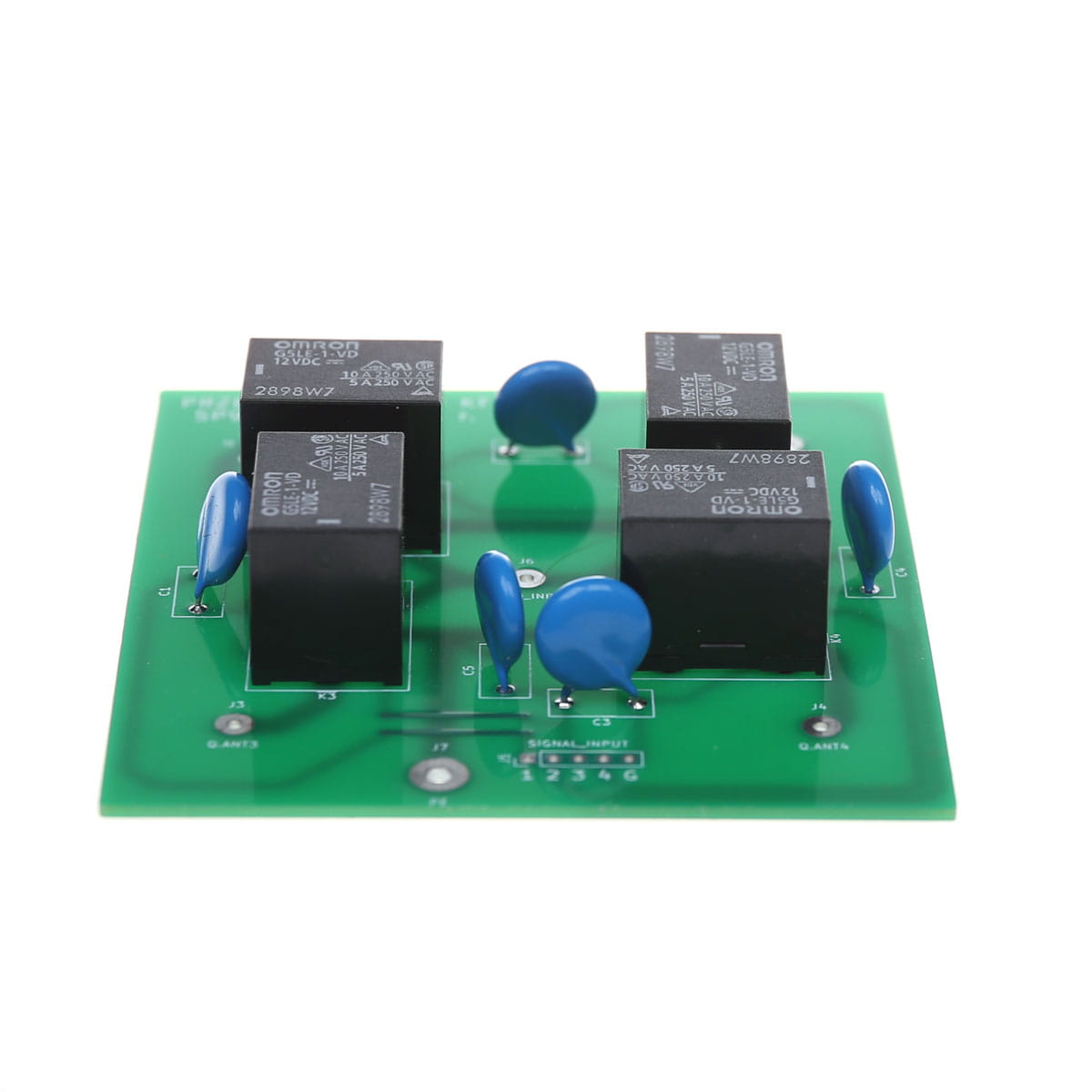

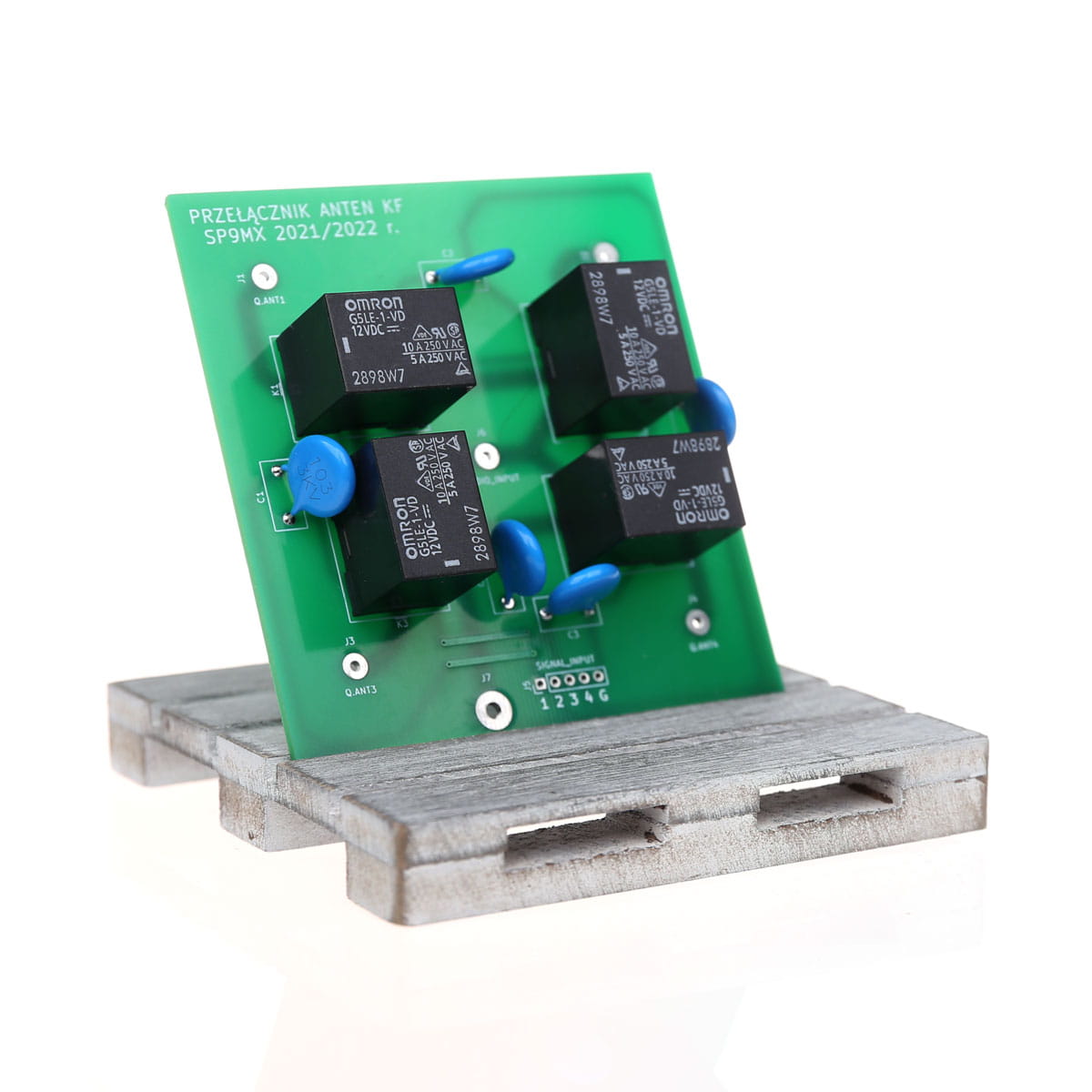

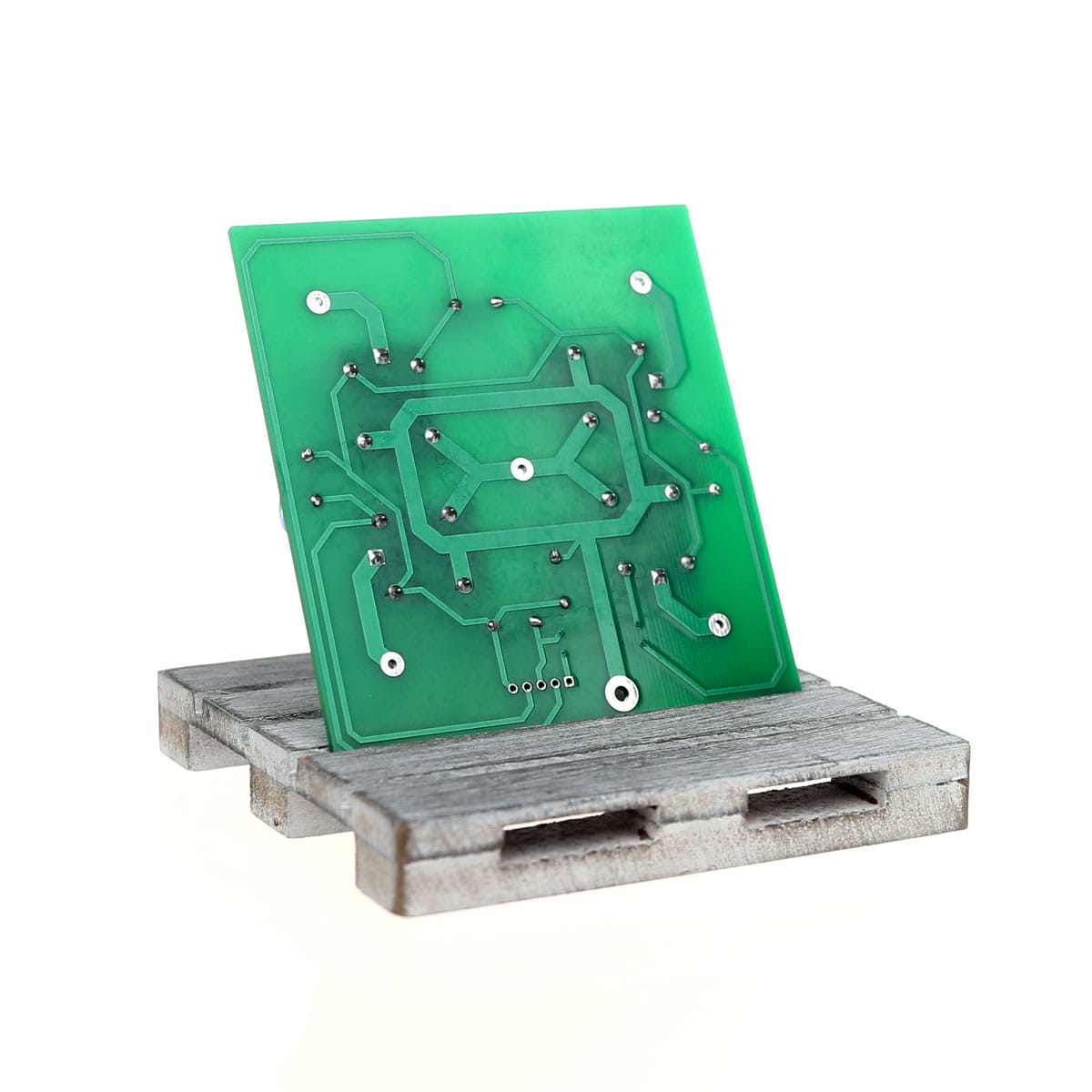

Sercem przełącznika jest PCB o wymiarach 90 x 85 mm.

Przełączanie anten nadawczo odbiorczych realizowane jest za pośrednictwem 4 przekaźników.

Tor aktywnej (wybranej) anteny przekierowany na złącze radiowe, pozostałe nieaktywne złącza antenowe przełączone są do zacisku PE. Zacisk PE należy podłączyć do uziemienia.

Sterowanie przełącznikiem następuje poprzez podanie napięcia zasilania (+) na piny 1,2,3 lub 4 stosownie do załączonego przekaźnika. Minus (-) zasilania podłączamy do pola oznaczonego G.

Do przełączania anteny jest dedykowany również sterownik https://sklep.radiohobby.pl/pl/p/Sterownik-przelacznika-antenowego-KF/97

Napięcie zasilania 12VDC, pobór prądu 32mA w przypadku załączenia pojedynczego przekaźnika.

Przeznaczenie: przełączanie anten nadawczo odbiorczych w zakresie fal krótkich do współpracy z nadajnikiem o maksymalnej mocy 100W.

Więcej na temat projektu przełącznika antenowego na naszej stronie https://radiohobby.pl/projekty/przelacznik-antenowy-kf/
