Moduł sterownika powstał jako dodatek do modułu wykonawczego przełącznika antenowego do anten KF
Chociaż sam sterownik powstał jako kontynuacja projektu przełącznika antenowego i jego podstawy czyli modułu wykonawczego, to nic nie stoi na przeszkodzie by wykorzystać go w swojej konstrukcji.

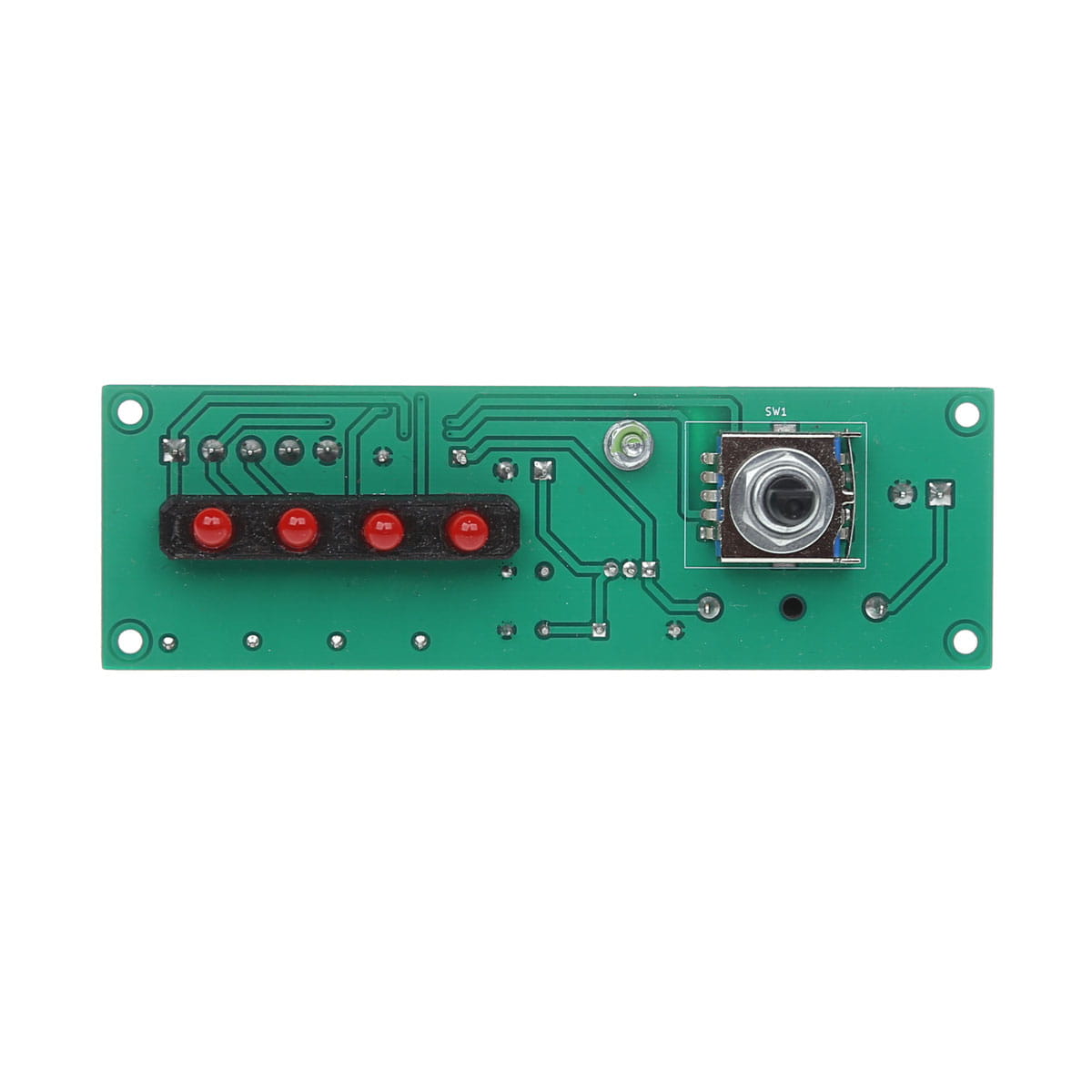

Wybór odpowiedniej anteny realizowany przy pomocy 4 pozycyjnego obrotowego przełącznika.

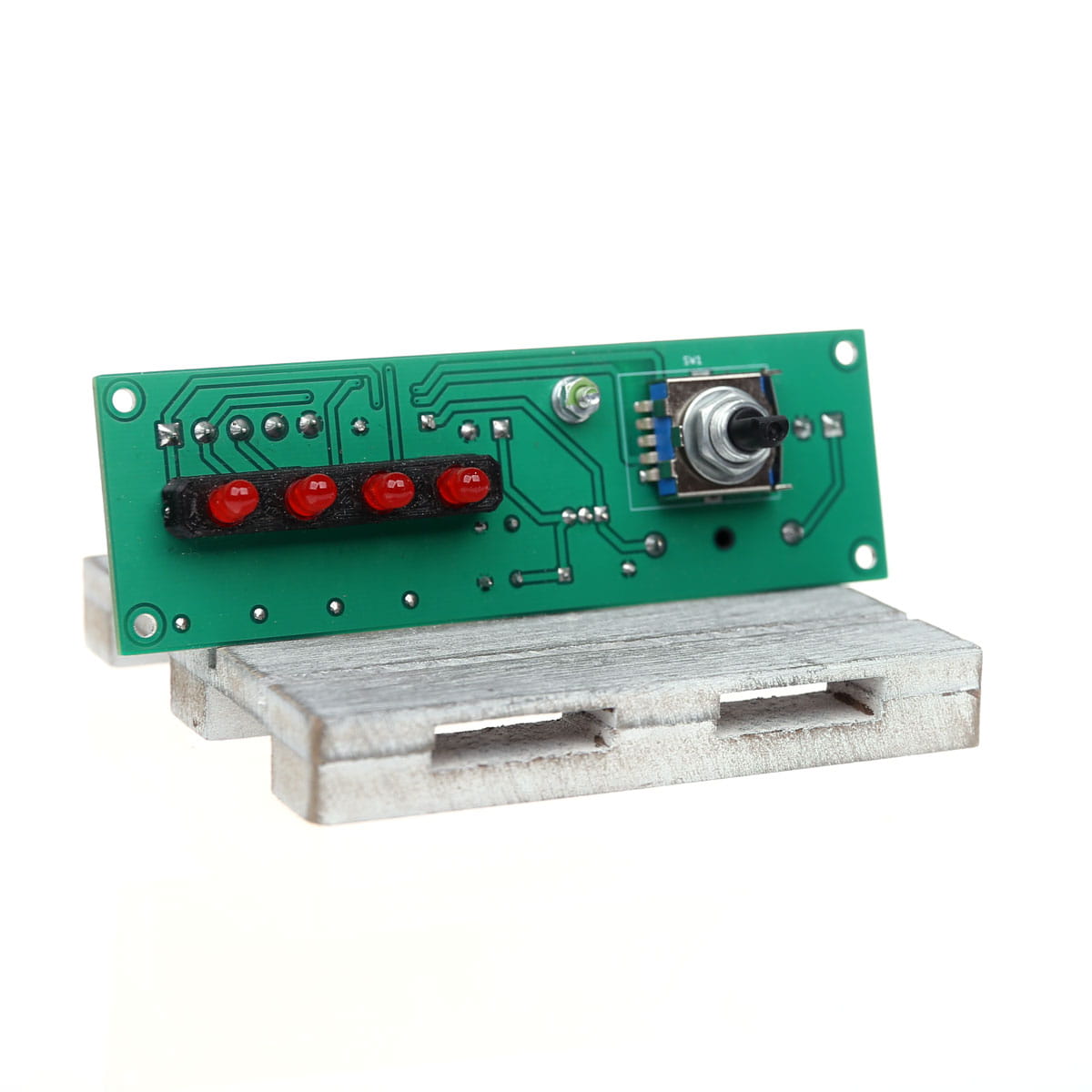

Diody LED sygnalizują nam podłączenie do zasilania i jednocześnie wskazuje, która z anten została wybrana.
Dodatkowo, układ sterownika został tak zaprojektowany by:

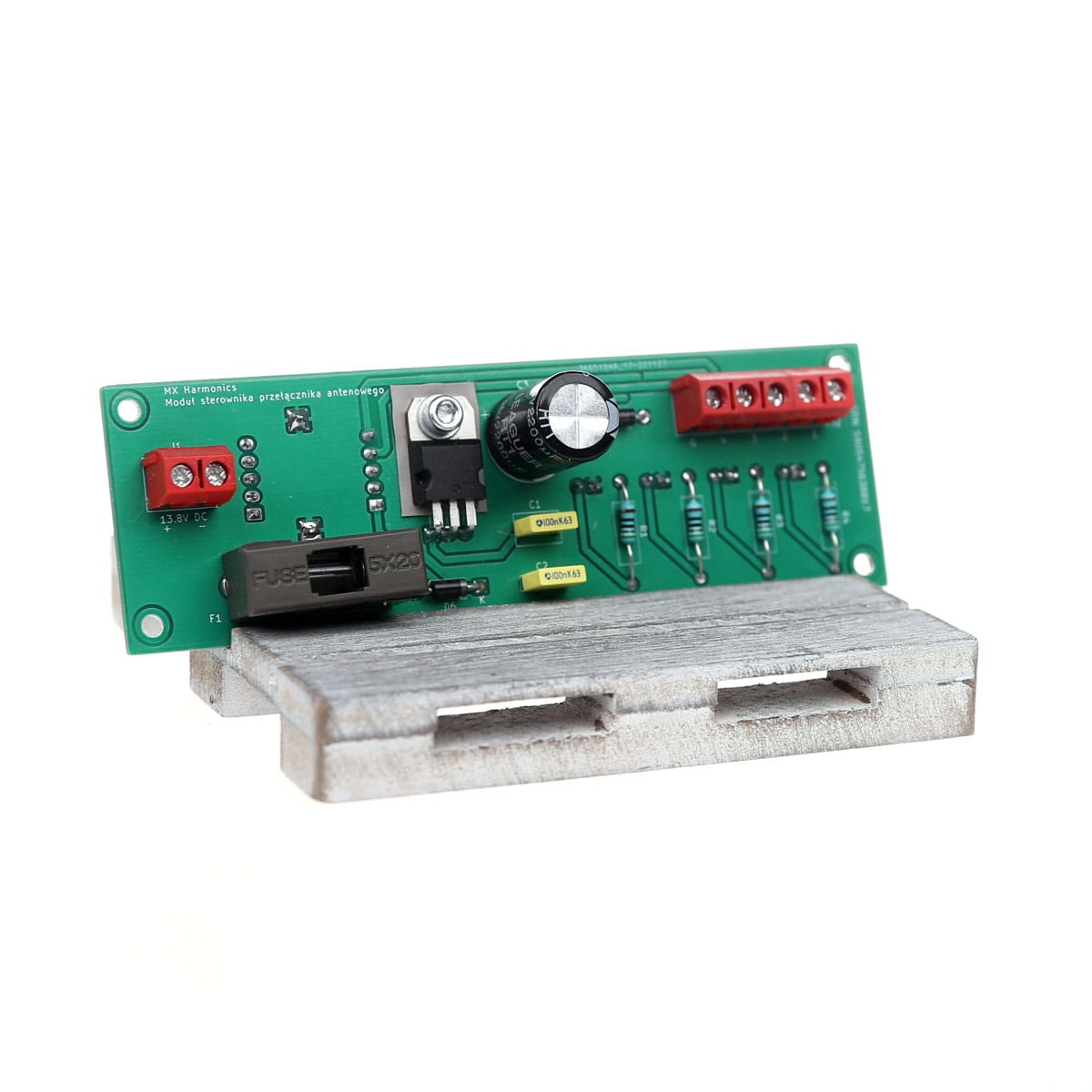

- zabezpieczyć przed odwrotnie podłączonym napięciem zasilania, zwarciem na zaciskach zasilania (bezpiecznik 200mA)
- po zaniku napięcia zasilania układ przez chwilę od zaniku, podtrzymuje pracę modułu wykonawczego. Takie rozwiązanie opóźnia przełączenie przekaźnika w module wykonawczym ze stanu podłączonej anteny do stanu zwarcia do zacisku PE
- dla zapewnienia stabilnego zasilania dla modułu wykonawczego i zainstalowanych w nim przekaźników moduł posiada wbudowany stabilizator napięcia 12VDC.
Zasilanie sterownika nie niższe niż 13VDC i nie wyższe niż 16VDC
Więcej na temat projektu przełącznika antenowego na naszej stronie https://radiohobby.pl/projekty/przelacznik-antenowy-kf/
Do sterownika została zaprojektowana obudowa do druku 3D https://www.thingiverse.com/thing:5729531
